35MPa加氢机及加氢站工艺控制系统

文章来源:国家能源投资集团有限责任公司   发布时间:2021-05-20

101.35MPa加氢机及加氢站工艺控制系统

【所属领域】新基建

【中央企业名称】国家能源投资集团有限责任公司

【技术产品简介】加氢站是氢能及燃料电池汽车推广使用的必备基础。低碳院开发的35MPa加氢机及加氢站工艺控制系统技术,特点如下:

1、针对氢气加注过程中“不超温、不超压、不过充,且时间短”的要求,研究加氢机关键部件的误差和精度以及工况对关键零部件寿命、可靠性的影响规律,完成高可靠性设计,并发明了高精度温度和压力以及加注过程中速度的预测方法,在此基础上充分考虑多种工况,开发了35MPa快速加氢机,实现物流车最快3分钟、大巴车最快5分钟加满,是国内首个符合国际要求的技术和产品(TUV南德认证)。

2、针对大容量商用车加氢站需求,以加氢站动态工况非线性优化为基础,发明了多级压缩、多级储存、多压力限充装与多策略加注相互耦合的低能耗、高加注能力加氢站技术;耦合压缩机、储氢、长管拖车、加氢机的特性曲线,完成不同设备间的高效匹配及高度集成完成工艺控制系统开发。相比现有技术,在同等氢气利用率下,加氢站加注能力提升20%以上,压缩电耗节省8%以上。

【产品图片】

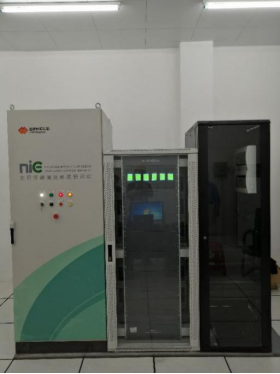

图1

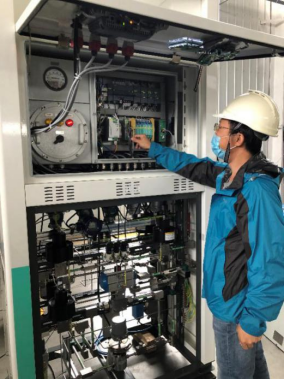

图2

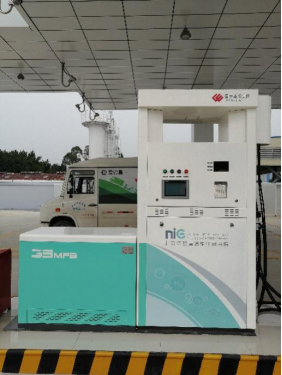

图3

【技术指标】

1.FC接口符合的协议标准—芯片能处理的数据格式:FC-PI-4,Rev 7.10, Sep, 20, 2007;FC-FS, Rev 1.9, Feb, 7, 2006;FC-AE-ASM, Rev 1.2, Feb, 7, 2006。

2.加注率—氢气加注截止时的加满度:95-100%

3.加注截止温度—氢气加注截止时车载储氢瓶内氢气温度:<85摄氏度

4.加注时间—初始压力5MPa,环境温度15度下,加满氢气所需要的时间:流车-最快3分钟;大巴车-最快5分钟

5.加注能力—加氢站10小时内对燃料电池汽车进行加氢的总量:500kg、800kg、1000kg

6.加注类型—所能加注的燃料电池汽车的类型:燃料电池物流车、大巴车、重卡等

联系人:何广利 联系电话:15901496957
