134．LNG超低温大口径卸料臂

【所属领域】关键零部件、分析测试仪器

【中央企业名称】中国远洋海运集团有限公司

【技术产品简介】液化天然气(LNG)因安全、清洁、高效、储存效率高等特点受到广泛关注,国内天然气处于供不应求状态,需从国外进口。进口LNG由运输船运输至沿海接收站,通过接收站LNG卸料臂与运输船歧管相连将LNG运送至接收站大型储罐。由于运输船舶向大型化发展，配套的LNG卸料臂也向大型化发展，主要产品口径为16寸及20寸，LNG卸料臂是连接LNG船舶与陆上输送管线的重要设施，设备长期依赖进口。

LNG卸料臂设计、制造和检验的主要难点在于材料深冷处理、旋转接头设计及低温动态试验、紧急脱离装置设计及可靠性、快速连接接头可靠性。公司研发部门经过多年持续攻关,初步解决了LNG卸料臂技术难题,开展了旋转接头、紧急脱离系统、低液压快速接头等关键部件的设计、制造以及低温试验,完成16寸大型LNG卸料臂样机的研制及样机低温脱离性能测试，关键部件取得第三方BV认证。并在智能化方面进行了进一步提升，配置有位置监控系统，记录操作数据、对卸料臂的运行情况进行实时跟踪，超限报警，达到安全运行的目的。

在2017年我公司成功研发大口径LNG卸料臂之前，所有国内16寸以上LNG卸料臂全为进口，价格昂贵，维修时间长、费用高。我们研制成功后，国外报价降低了1/3,我们也赢得了国内国外市场，并且为江苏LNG接收站20寸液压快速接头采用新材料，实现国产化，解决原来国外设备的维修难题，提供了解决方案。

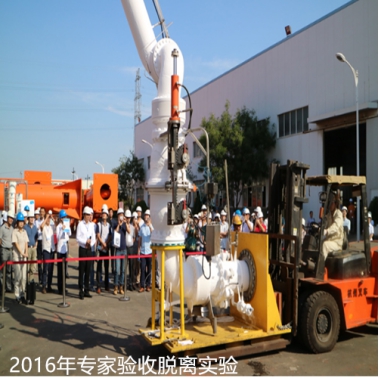

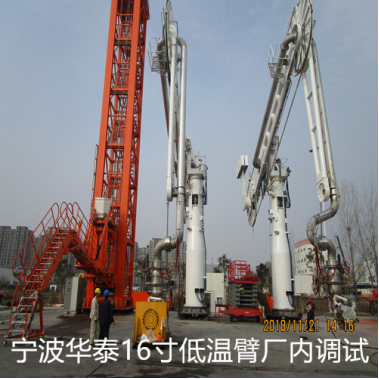

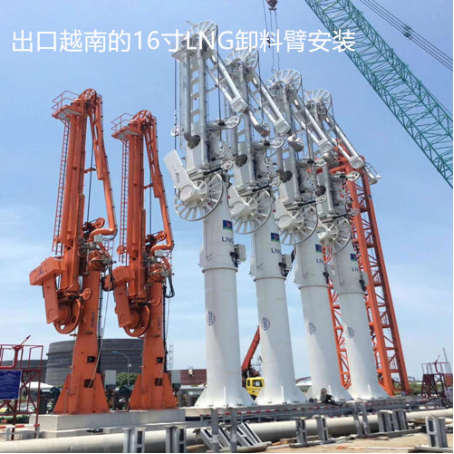

【产品图片】







【技术指标】

1．卸料臂密封性能-密封性能在1atm情况下泄漏量：标准<15ml/min/cm；公司产品测试<85ml/min/cm

2．卸载能力-能够卸料的流量：3500m3/h

3．ERC紧急脱离时间-卸料臂紧急脱离能够安全分离的时间：<2s
