车轮缺陷自动检测系统
文章来源:国家开发投资集团有限公司 发布时间:2021-05-20
137.车轮缺陷自动检测系统
【所属领域】高端装备
【中央企业名称】国家开发投资集团有限公司
【技术产品简介】车轮缺陷自动检测系统适用于动车组、机车、客车、货车和城际地铁等,能实现列车车轮的自动探伤功能,探伤检测单元股道两侧布置超声波探头阵列直接接触车轮踏面,采用压电超声技术,通过精确车轮位置判断控制技术和高速信号采集技术及数字信号处理技术准确快速的采集超声数据,实现车轮探伤,并传输至计算机直观显示。重点检测踏面以下轮辋部位的周向轮辋裂和径向裂纹,综合评价车轮健康状况,不仅为经济检修提供依据,更是保障列车行车安全的重要设备。
【产品图片】

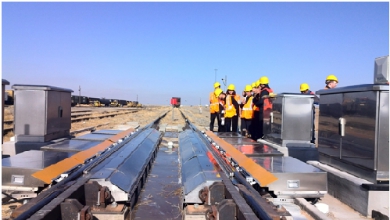

深圳动车项目现场

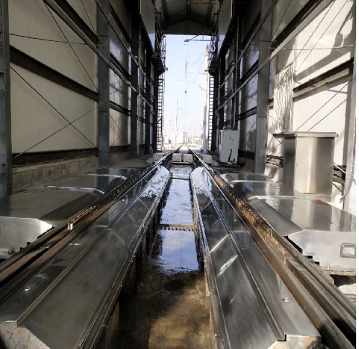

嘉峪关机务段项目现场
美国TTCI项目现场
【技术指标】
1.径向裂纹-轮辋部位径向裂纹:踏面下30mm处,Φ3×100横孔
2.径向裂纹-轮缘顶部至根部径向裂纹:轮缘顶部径向5mm深刻槽
3.周向裂纹-距轮辋内侧面60mm至100mm区域内轮辋周向裂纹:滚动圆处踏面下20mm处,长轴40mm、短轴30mm的平底椭圆缺陷
4.双向自动检测-能够满足列车双向检测:双向检测也能满足以上铁总规定的技能指标
