143．导井式竖井掘进机

【所属领域】高端装备

【中央企业名称】中国煤炭科工集团有限公司

【技术产品简介】导井式竖井掘进机是国内首台套具有自主知识产权，利用反井钻孔作为导井的大型综合凿井装备。创新形成了“整体框架导向、多点支撑、变频电机驱动、行星加单级减速、四油缸推进、锥形钻头破岩和超前钻头纠偏”的竖井掘进机整体结构，通过光缆或网络能够实现远程控制，减少井下作业人员。其涉及岩石破碎、机械加工、电气传动、液压控制、传感器测量、数字控制等多学科，用机械破岩代替传统的钻眼爆破破岩，能够实现破岩、出渣、支护平行作业，钻凿直径5.8-6.0m、深度800m-1000m的竖井井筒，具有机械化程度高、不需爆破作业、井下人员少、施工效率高、成井质量好、安全性高等优点。

【产品图片】

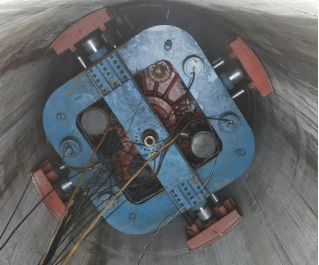

图1 竖井掘进主机



图2 竖井掘进井筒内掘进



图3 竖井掘进机施工工艺

【技术指标】

1．导井直径：1.4m

2．掘进直径：5.8-6.0m

3．掘进深度：800m-1000m

4．掘进推力：6000kN

5．掘进扭矩：1000kNm

6．掘进转速：0-5rpm

联系人：荆国业 联系电话：13810771819
