数字集群室外基站

文章来源:中国普天信息产业集团有限公司   发布时间:2021-05-21

175.数字集群室外基站

【所属领域】新基建

【中央企业名称】中国普天信息产业集团有限公司

【技术产品简介】东信数字集群室外基站是东信自主研发的一款高度集成化、高灵活性、高可靠性并支TETRA、PDT标准的移动通信设备,可以为突发应急情况提供高效、可靠、可行的通信保障;在突发高密度话务量需求集区, 通过开设临时移动通信系统,满足突发性高密度话务量的需求。

系统采用先进的SDR及多载波技术,同一硬件平台通过不同软件加载支持PDT和TETRA技术标准;单设备TETRA最大2载波、PDT最大4载波,支持多个基站共享控制信道级联扩展载波,最大支持32载波。

设备高防护等级设计,防水防尘达到IP67级别,同时防雷、防风和抗振。

高集成一体化易维护设计,结构小巧,重量轻,易于携带。可挂墙、抱杆、车载安装,或安装于塔顶和背负式使用。对安装及使用环境要求低,方便经济、灵活、快速地部署。

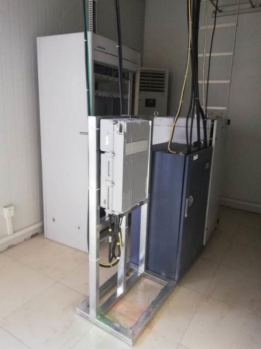

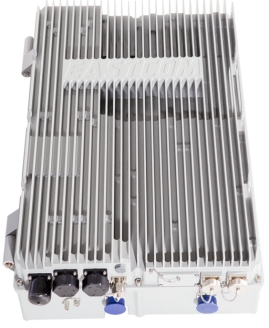

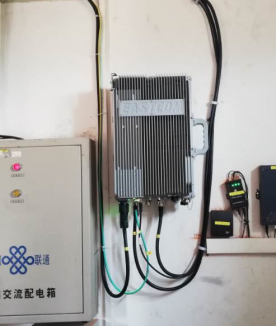

【产品图片】







【技术指标】

1.一体数字集群室外基站-TETRA

1) 技术体制,通信标准: TETRA

2) 发射频段(下行),发射频段:361 ~ 366MHz/851 ~ 866MHz

3) 接收频段(上行),接收频段:351 ~ 356 MHz/806 ~ 821 MHz

4) 带宽,频率宽度:5MHz/15M

5) 载波间隔,最小频点之间的宽度:25KHz

6) 双工间隔,接收和发射频点之前的间隔:10MHz/45 MHz

7) 调制方式,频率调制方式:π/4 DQPSK

8) 调制速率,调制时的速:36kbps

9) 频率稳定度,频率稳定度:2×10-6

10) 发射机性能:①射频功率,发射的射频功率:20W~40W;②邻道发射,靠近载波的无用发射:偏离载波25KHz处,≤-60 dBc

11) 接收机性能 ①数字灵敏度,数字灵敏度:-121dBm(静态),-113.5dBm(动态);②接收机寄生响应抗扰性,接收机寄生响应抗扰性:70dB;③无用传导发射,无用传导发射:9KHz~1GHz:-57dBm,1GHz~4GHz:-47dBm;④空间分集接收,空间分集接收:支持2分集接收、3分集接收、6分集接收;

12) 最大载波数,单设备最大载波数:2

2.一体数字集群室外基站-PDT

1) 技术体制,通信标准: PDT

2) 发射频段(下行),发射频段:361 ~ 366MHz

3) 接收频段(上行),接收频段:351 ~ 356 MHz

4) 带宽,频率宽度:5MHz

5) 载波间隔,最小频点之间的宽度:12.5KHz

6) 双工间隔,接收和发射频点之前的间隔:10MHz

7) 调制方式,频率调制方式:4FSK

8) 调制速率,调制时的速率:9.6kbps

9) 频率稳定度,频率稳定度:2×10-6

10) 发射机性能:①射频功率,发射的射频功率:20W~50W;②邻道发射,邻道发射:≤-60 dBc;③共址多信道发射隔离,共址多信道发射隔离:≥70 dB(ES),≥40 dB(NIM,P>25w),≥30 dB(NIM,P≤25W)

11) 接收机性能:①数字灵敏度,数字灵敏度 :<0.35 uV(5%误码率);②邻道选择性,邻道选择性:≥60 dB;③互调抗扰性,互调抗扰性:≥65 dB;④杂散抑制,杂散抑制:≥70 dB

12) 最大载波数,单设备最大载波数:4
