高性能声表面波滤波器

文章来源:中国电子科技集团有限公司  发布时间:2021-05-21

4.高性能声表面波滤波器

【所属领域】核心电子元器件

【中央企业名称】中国电子科技集团有限公司

【技术产品简介】高性能SAW滤波器主要有3类:高温度稳定型SAW(TCSAW)滤波器、晶圆级封装(WLP)声表面波器件及极窄带SAW滤波器

(1)TCSAW滤波器除了具有普通SAW滤波器的体积小、插入损耗小等特点外,还具有频率温度稳定性好的优势,可以解决系统在恶劣温度环境下的抗干扰问题。当前主要用于电台及通讯系统中,后期可应用于雷达系统中;

(2)WLP滤波器除了具有超小体积优势,可以用于小模组集成。在雷达及通讯等系统中应用很好地满足系统小型化需求;

(3)极窄带SAW滤波器具有带宽极窄的特点,设计上采用稳定性好的水晶材料,主要应用于电台系统中,主要需求有1090MHz、1220MHz及1575MHz。

【产品图片】

图1

图2 TCSAW滤波器实测曲线

图3 WLP滤波器实测曲线

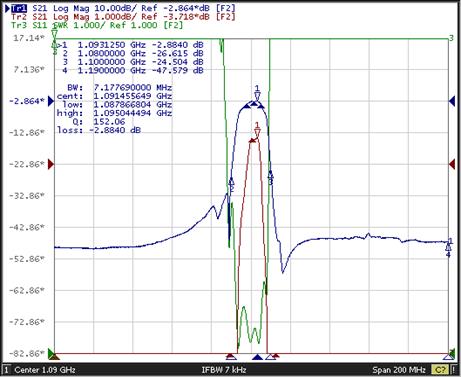

图4 极窄带滤波器实测曲线

图5 应用场景

【技术指标】

1.(TCSAW滤波器),频率温度系数,插入损耗—频率温度系数,描述频率随温度漂移的系数;插入损耗,通带最小损耗:频率温度系数,优于-5ppm/°C;插入损耗≤2dB

2.(WLP SAW),产品最小尺寸—产品最小尺寸,产品的长×宽×高  :产品最小尺寸,≤0.9mm×0.7mm×0.4mm

3.(极窄带SAW滤波器),1dB相对带宽,阻带抑制 —1dB相对带宽,参考点往下1dB测试的带宽值除以中心频率值:1dB相对带宽,0.5‰~1%,阻带抑制≥30dB
