27．重大能源工程关键核心铸锻件

【所属领域】 关键零部件

【中央企业名称】 中国机械工业集团有限公司

【技术产品简介】 重大能源工程关键核心铸锻件是保证国家能源安全的基础，其制造能力和水平是国家综合国力的体现。100万千瓦水电、600℃以上超超临界火电、30万千瓦重型燃机以及三代核电关键铸锻件主要用于发电装备中承受腐蚀、高速旋转、高压、辐照以及交变载荷，是大型发电装备中受制于人的关键部件，其自主化制造为我国80%以上的能源装备提供支撑。

水电、火电、重型燃机以及三代核电铸锻件的材料和制造工艺代表了目前铸锻件行业最高技术水平和极限制造能力，我公司在该技术领域强大的研发、制造、检测、运输能力及完善的质量管理体系带动着整个铸锻件制造水平的提升，具有很好的社会效益和经济效益。

【产品图片】

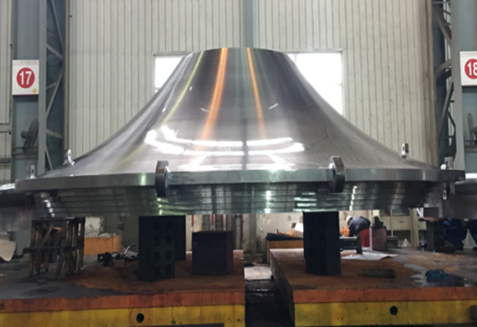

图1 100万千瓦大型水电铸锻件上冠

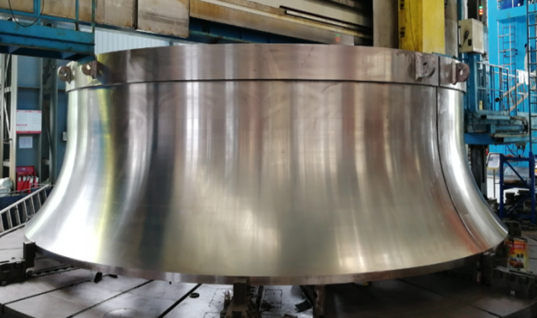

图2 100万千瓦大型水电铸锻件下环

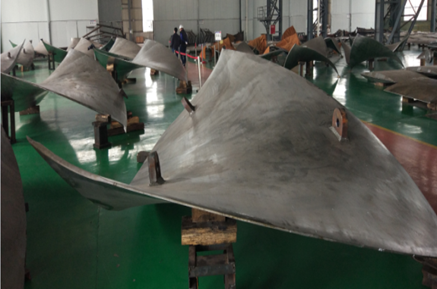

图3 100万千瓦大型水电铸锻件叶片

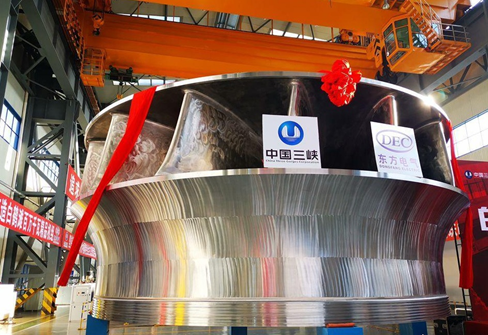

图4 100万千瓦大型水电铸锻件转轮（应用场景）

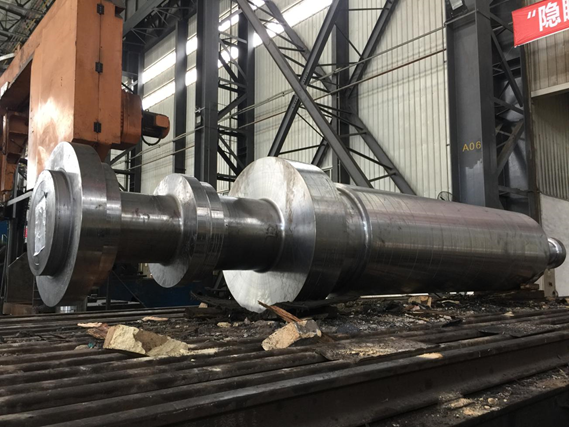

图5 600℃超超临界高中压转子

【技术指标】

1.水电力学性能强度、韧性—ZG0Cr13Ni4Mo：Rp0.2≥580,Rm≥780,A≥20%,AKV≥100J。

2.水电力学性能强度、韧性—25MnSX：Rp0.2≥310MPa,Rm≥565MPa,A≥20%,Z≥35%。

3.火电力学性能强度、韧性—12%Cr：Rp0.2:700-800Mpa,Rm≤1000Mpa，A≥13%，Z≥40%，KV2≥30J，FATT50≤50℃。

4.重燃力学性能强度、韧性—超纯净钢：Rp0.2:800-900Mpa,Rm≤1080Mpa，A≥14%，Z≥45%，KV2≥110J，FATT50≤-80℃。

5.重燃力学性能强度、韧性—耐热钢：Rp0.2:800-900Mpa,Rm≤1100Mpa，A≥14%，Z≥40%，KV2≥30J，FATT50≤30℃。

6.核电力学性能强度、韧性—压力容器：室温：Rp0.2≥400MPa，Rm550～670MPa，A≥20%；350℃：Rp0.2≥300MPa，Rm≥497MPa；-20℃AKV≥56J； RTNDT≤-20℃。

7.核电力学性能强度、韧性—蒸汽发生器：室温：Rp0.2≥450MPa，Rm620～795MPa，A≥16%；Z≥35%；350℃：Rp0.2≥370MPa，Rm≥560MPa；-20℃AKV≥48J；RTNDT≤-20℃。

8.核电力学性能强度、韧性—主泵：Rp0.2≥345Mpa、Rm =550-725MPa、A≥18%、Z≥38%；350℃Rp0.2≥285Mpa，Rm≥497MPa; 12℃Cv≥100J ，4.4℃Cv≥41J(平均),产品落锤RTNDT≤-21℃。

联系人：李其 联系电话：15008394807

【责任编辑：周家正】
