145kV高电压等级真空灭弧室

文章来源:中国西电集团有限公司  发布时间:2021-05-21

35.145kV高电压等级真空灭弧室

【所属领域】关键零部件

【中央企业名称】中国西电集团有限公司

【技术产品简介】真空开关目前是替代SF6开关的首选方案,在现有真空理论基础上,发展126kV及以上等级的单断口真空灭弧室及双断口真空开关是国内外高压开关行业的发展趋势。目前在真空开关行业中145kV/2500A/40kA参数的陶瓷外壳单断口真空灭弧室是世界领先级产品,只有个别国外公司能达到,国内能达到的最高参数为126kV/2500A/31.5kA。该产品从结构设计、总装工艺及零件制造上都是世界级的难度,需要进行如下技术难题的攻关:

1.高绝缘、大容量、大开距、长寿命真空灭弧室设计

2.关键及特殊零件制造工艺攻关

3.超大超重灭弧室钎焊工艺研究

4.超大超重灭弧室的装配实现及形位公差保证方法

5.高绝缘参数的工艺保证

6.超大超重灭弧室运转及测试

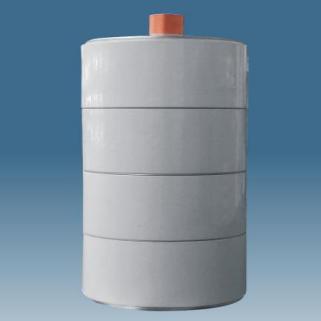

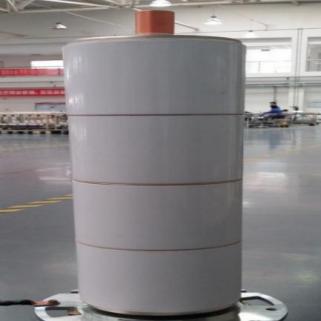

【产品图片】



【技术指标】

1.额定电压—所在系统的最高电压:145kV

2.额定电流—能够持续承载的电流的有效值:2500A

3.额定短路开断电流—断路器所能开断的最大短路电流:40kA

4.工频耐受电压—在规定的条件和规定的时间下进行试验时,断路器所能耐受的正弦工频电压有效值:303kV

5.雷电冲击耐受电压—在规定的试验条件下,断路器的绝缘所能耐受的标准冲击电压波的峰值:653kV

  联系人:王芳   联系电话:18329673518
