104．掘支运一体化快速掘进关键技术与装备

【所属领域】先进工艺、高端装备

【中央企业名称】中国煤炭科工集团有限公司

【技术产品简介】我国煤矿巷道掘进存在掘进效率低、用人多、安全性差等问题，导致大部分矿井采掘失衡，掘进面安全事故频发，为此研发了掘支运一体化快速掘进关键技术与装备，开创了掘支运“三位一体”快速掘进新模式，创建了全流程机械化快速掘进作业线，实现了掘进技术与装备的重大突破。

成套装备由掘锚一体机、模块化锚杆转载机、柔性连续运输系统、中央自动化控制平台等组成，已形成适应简单到复杂等不同地质条件系列化成套快速掘进技术及装备，具有掘支平行、全宽截割、自动支护、柔性运输、协同控制、安全环保等特点，该技术将掘支平行作业率由不足25%增至50%~70%，掘进速度提高1~3倍，作业人员减少60%。

【产品图片】

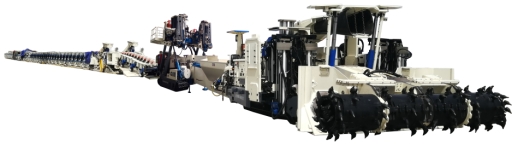

图1

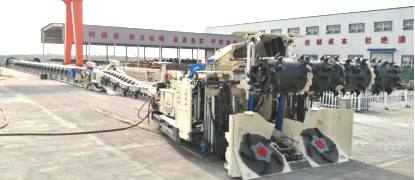

图2

【技术指标】

1．掘支平行作业时间占比—截割、支护同时作业时间占单次循环作业的比例：50%~70%

2．截割功率—掘锚一体机截割功率：340KW

3．锚杆钻机数量—掘锚一体机和锚杆转载机上机载的锚杆钻机数量：≥8台

4．运输能力—运输系统单位时间运输量：1600t/h

5．柔性连续运输系统水平弯曲半径—柔性连续运输系统架体内侧水平弯曲半径：8m

6．运输重叠搭接长度—后配套上下运输皮带最大重叠搭接距离，重叠搭接距离约长，则可满足约高进尺连续掘进、无需延伸皮带的要求：50~150m

联系人：张小峰 联系电话：13453130510
