114．3000-5000型成套压裂装备

【所属领域】高端装备

【中央企业名称】中国石油化工集团有限公司

【技术产品简介】世界首套3000型、5000型压裂成套压裂机组由多台单机输出功率3000-5000hp的压裂装置、最大排量40m3/min的混砂装置、140-175MPa高压管汇系统、最大排量20m3/min配液装置和集群控制系统等组成，拥有超高压大功率压裂装置轻量化及优化集成、大规模压裂液全流程精确高效混配，超高压管汇设计、制造、在线检测及使用安全保障，以及基于大型压裂工程成套装备集群化控制与应用等多项核心技术，主要用于将压裂液与支撑剂混配，高压泵注到油气储层进行裂缝网改造，形成人造高渗透区域和导流通道，达到油气求产和增产目的。具有体积小、功率大、超高压能力强等特点，适用于我国山区等受限井场条件下的超高压作业，工程实践证明大功率成套压裂装备有效支撑了我国非常规油气资源大规模开发。

【产品图片】

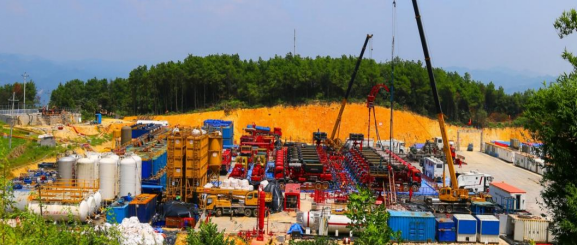

图1 3000型成套压裂装备施工现场

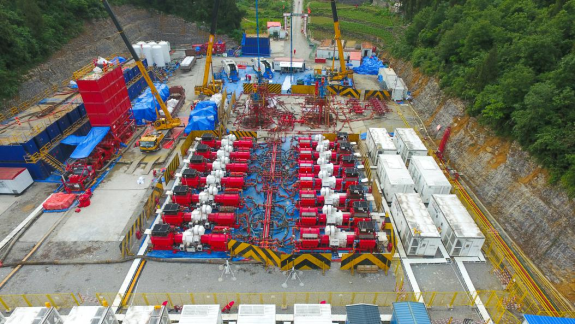

图2 5000型成套压裂装备施工现场



图3 5000型电动压裂装备

【技术指标】

1.最大输出功率—柴驱压裂装置单机最大输出功率：3000hp

2.最大输出功率—电动压裂装置单机最大输出功率：5000hp

3.最高工作压力—压裂装置最高工作压力：137.9MPa

4.最大混砂排量—混砂装置单机最大输出排量：40m3/min

5.最大输砂量—混砂装置单机最大输砂能力：20000kg/min

6.最大配液排量—配液装置单机最大混配能力：20 m3/min

7.管汇最高工作压力—高压管汇系统能够承受的最高压力：175MPa

联系人：应杰 联系电话：13687230181
