中国电力建设集团有限公司

文章来源:中国电力建设集团有限公司  发布时间:2017-06-02

152.1000MW等级FK6A40型超超临界锅炉给水泵

【所属领域】高端装备

【中央企业名称】中国电力建设集团有限公司

【技术产品简介】1000MW火电机组配套高参数、大流量锅炉给水泵具有节约一次能源、减少污染物排放、降低发电运行成本的优点,是电站配套的重要辅机设备。FK6A40型锅炉给水泵为国内同机组首台套具有自主知识产权产品。采用CAD/UG/CFD/PIV技术进行设计,利用了先进的工艺装备和试验检测手段,研制出1000MW等级超超临界锅炉给水泵;性能指标:给水泵运行平稳可靠,水力效率高、高效区宽广;主要技术性能指标满足设计要求,符合国家和国际相关标准规定,达到国际同类产品的先进水平。结构合理:采用了多项新技术和新工艺,应用了国际先进的分析软件和PIV测试技术,开发大流量、高效率水力模型,优化了整体结构,提高了运行效率和可靠性。此为全抽芯筒式结构,采用新型磨损环材料;采用平衡鼓加大面积推力轴承(可倾推力瓦块)平衡轴向力;刚性阶梯轴、运行稳定性好。

【产品图片】

图1 FK6A40型给水泵产品

图2 FK6A40型给水泵产品

图3 华电句容电厂应用

【与国外同类技术产品对比情况】

技术对比情况:相当

价格对比情况:低于

国外技术产品厂家及名称:SUZEL、KSB、EBARA

【技术指标】

1.流量—单位时间内流通能力:达2000t/h

2.扬程—提升介质的能力:达4000m

3.转速—单位时间内转动圈数:达6000r/min

4.效率—有效输出功率与输入功率的比值:达86.3%


153.1000MW燃煤火电超(超)临界机组给水泵配套最小流量阀

【所属领域】高端装备

【中央企业名称】中国电力建设集团有限公司

【技术产品简介】1000MW燃煤火电超(超)临界机组给水泵配套最小流量阀是三类关键阀门国产化研究成果之一,用于燃煤发电厂汽机系统中给水泵组设备,防止给水泵发生汽蚀,起到保护给水泵正常运转的作用。

该产品采用自密封先导结构,具有低噪声、抗汽蚀、安全可靠的特点。阀体、阀盖为整体合金钢锻件,自密封结构适用于高压力工况;先导式阀芯结构,增加密封性的同时减少阀门开启时的推力;采用具有专利的迷宫芯包结构,每一层迷宫片根据用户工况特殊设计,节流降压效果显著;阀芯、阀座密封面采用“线密封”设计,具有密封比压高、易加工维修的特点;此外密封面堆焊硬质合金,具有耐磨、抗冲刷的优点。

【产品图片】

图1 电动最小流量阀

图2 气动最小流量阀

图3 华电句容电厂最小流量阀

【与国外同类技术产品对比情况】

技术对比情况:相当

价格对比情况:低于

国外技术产品厂家及名称: 美国CCI、美国CV、美国Masonelion

【技术指标】

1、压差,阀门进出口压差:45MPa

2、泄漏等级,阀座泄漏量:ANSI B16.104 VI


154.大流量管道输油泵

【所属领域】高端装备

【中央企业名称】中国电力建设集团有限公司

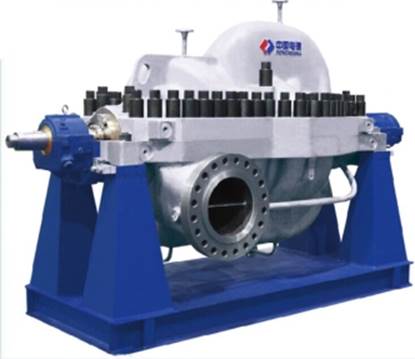

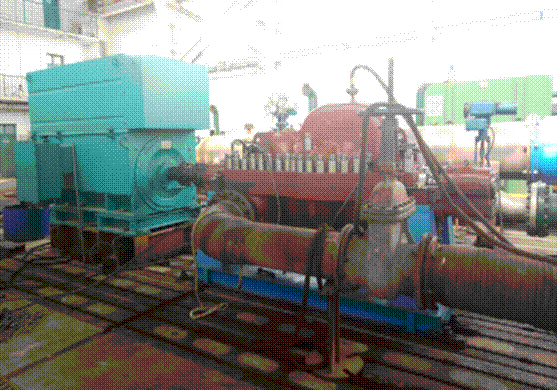

【技术产品简介】大流量管道输油泵的设计符合API610标准,为BB3型两端支承式轴向剖分多级离心泵,广泛适用于石油及天然气、石油化工、化工流程工业、油田注水、锅炉给水、纸浆造纸等多个领域。该泵采用闭式叶轮和对称式双蜗壳流道的匹配,提高泵的运行效率;叶轮采用“背靠背”布置抵消转子的大部分轴向力,剩余轴向力由平衡鼓和推力轴承承受;轴承部件可采用强制润滑,也可根据需要采用甩油环润滑,降低运行维护成本;改善动、静摩擦副材料的成分,提高材料的自润滑性能和抗咬合性能;油封结构采用组合式防污油封,运行可靠。大流量输油管道泵是在汲取国内外先进泵设计经验的基础上,自主创新设计,突破大流量、高扬程管道输油泵关键技术,实现长距离输油管线关键设备国产化。

【产品图片】

【与国外同类技术产品对比情况】

技术对比情况:相当

价格对比情况:低于

国外技术产品厂家及名称: 苏尔寿MSD轴向剖分多级泵

【技术指标】

1、流量,单位时间内输送出去的液体量:2200m3/h

2、扬程,抽送单位重量液体从泵进口到出口能量的增值:1100m

3、效率,有效功率和轴功率之比:86%
