8． 3300V IGBT芯片和模块

【所属领域】核心电子元器件

【中央企业名称】国家电网有限公司

【技术产品简介】产品为高压大功率IGBT芯片/模块系列化产品，IGBT是能源变换与传输的核心器件，俗称电力电子装置的“CPU”，在智能电网、新能源发电、轨道交通、电动汽车、消费类电子、工业控制、国防军工等领域应用极为广泛。高压IGBT将主要用于灵活交流输电、高压直流断路器、柔性直流输电等产品。

通过产品的规模产业化，打破国外垄断，实现高压IGBT器件在智能电网的国产化替代，推动经济社会发展，保障电网安全。

【产品图片】

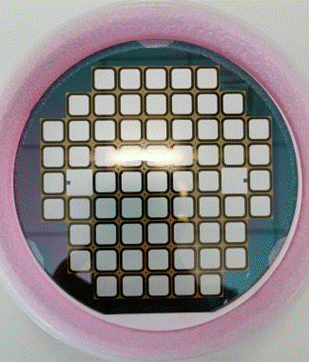

图1 IGBT芯片

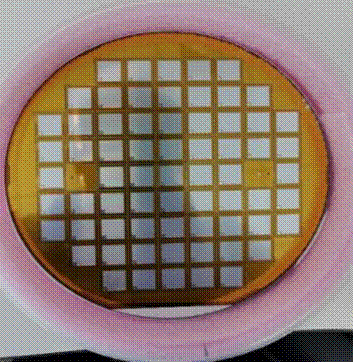

图2 FRD芯片

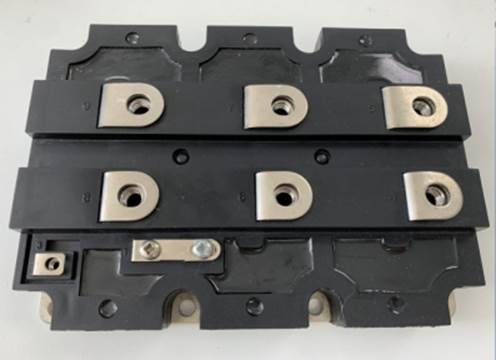

图3 IGBT 模块

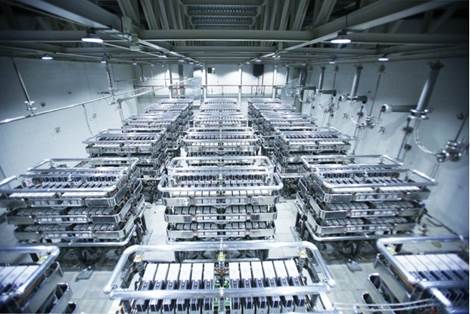

图4 柔直应用

【与国外同类技术产品对比情况】

技术对比情况：存在差距

价格对比情况：高压

国外技术产品厂家及名称：ABB企业3300V/1500A技术产品

【技术指标】

1．阈值电压Vth(V)—器件开始导通的门极电压：5～7V

2．集电极-发射极饱和电压Vce(sat)（V）—器件的导通压降：3.7V

3．集电极-发射极漏电流最大值Ices（mA）—器件的漏电流：40mA

4．开通损耗Eon（mJ）-器件的开通损耗：4.5J

5．关断损耗Eoff（mJ）—器件的关断损耗：2.2J

9．高速安全芯片

【所属领域】核心电子元器件

【中央企业名称】国家电网有限公司

【技术产品简介】

1、功能/性能

高速安全芯片支持多种通信接口，支持多种国密、国际算法，包括SM1，SM2，SM3，SM4，SM7，DES，RSA，SHA等，可以进行加密、签名、验签、密钥生成和哈希等密码运算，分组算法加解密速度达到Gbps级，公钥算法达到万次每秒以上，可满足云端服务器、加密机等高速加解密应用需求。

2、关键技术

自主研发CPU架构，高速算法运算功能，支持CCM加速机制，具备算法级、电路级和系统级多维度安全防护技术。

【产品图片】

图1

图2

【与国外同类技术产品对比情况】

技术对比情况：相当

价格对比情况：相当

国外技术产品厂家及名称：无支持国密算法的国外产品

【技术指标】

1．密码算法性能—密码算法加解密速度：SM1>2Gbps、SM3>3Gbps、SM2>3万次每秒

2．存储器容量—内置存储器容量：ROM:128KB、RAM: 547KB

3．安全等级—安全芯片防护等级：符合国密二级要求

117．自主可控变电站保护控制成套设备

【所属领域】高端装备

【中央企业名称】国家电网有限公司

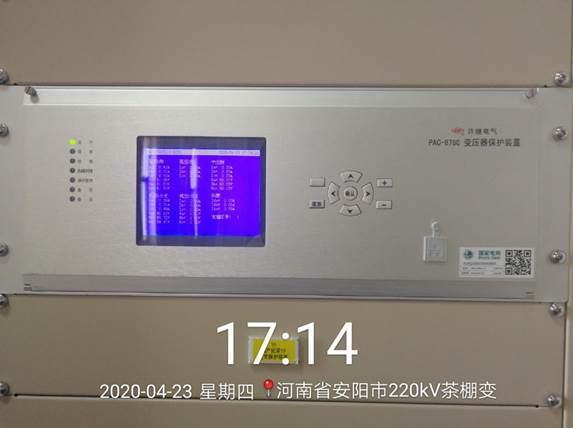

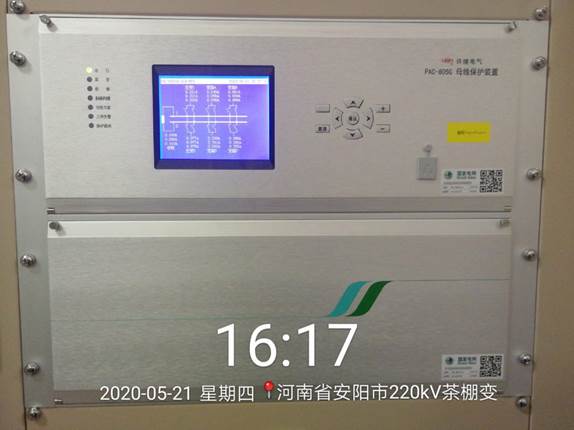

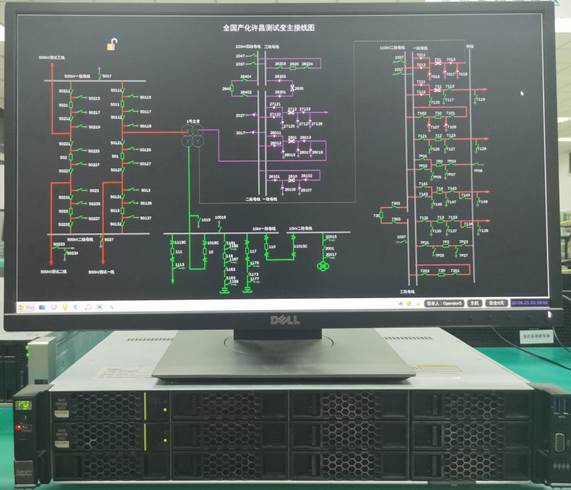

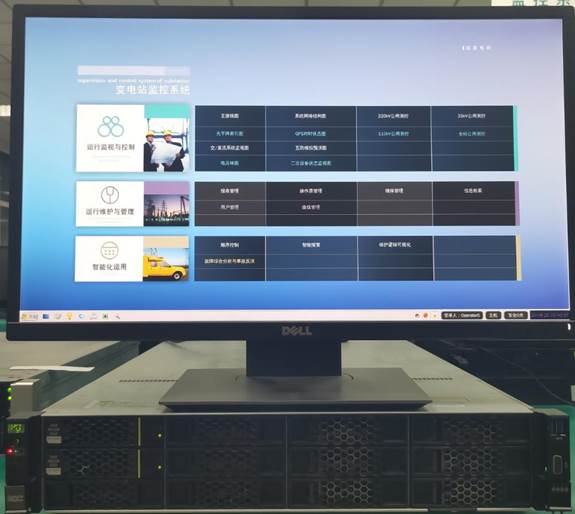

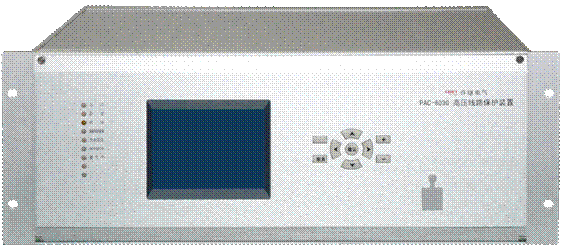

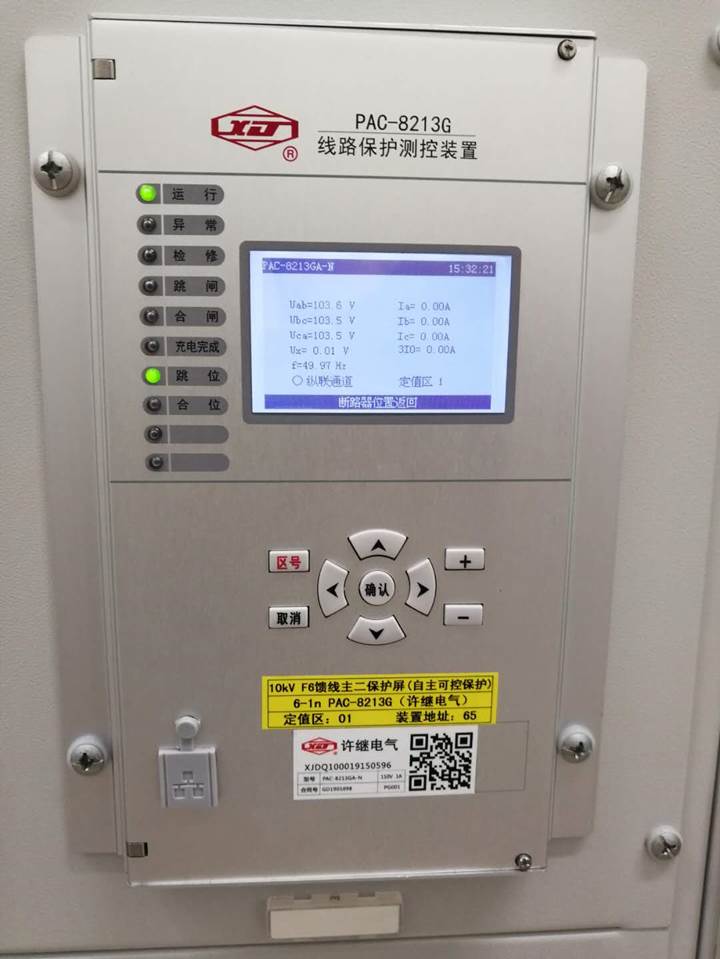

【技术产品简介】自主可控变电站保护控制成套设备是软硬件全国产化的新一代变电站保护控制监控设备，适应于电力系统1000千伏及以下电压等级变电站，满足电网主设备、输电线路、系统母线的保护控制及监控功能要求。

产品基于全国产芯片设计，攻克了一批保护控制监控设备国产化关键技术，提升了变电二次核心产品国产化水平。产品设计标准符合现行保护控制监控设备技术规范要求，与现有保护控制监控设备对外接口一致，可以通用互换，实现了保护控制监控设备完全自主可控，具有重大市场推广意义。

【产品图片】

【与国外同类技术产品对比情况】

技术对比情况：相当

价格对比情况：相当

【技术指标】

1．电磁兼容指标-反映设备抗电磁干扰能力水平：高于GB/T 14598.26规定的技术指标要求。

2．典型故障动作速度-反映电力系统故障时快速切除故障的能力：高于国家标准、行业标准及国家电网公司、南方电网公司企业标准要求；其中线路保护、变压器保护和母线保护典型动作时间≤20ms。

3．测量精度-反映测量范围内的精度：测控装置电流测量精度误差≤0.2%；功率测量精度误差小于等于0.5%。

4．实时数据库容量-反应监控系统实时数据库处理能力：模拟量≥50000点，状态量≥100000点，计算量≥2000点。

5．数据处理速度-反映电力系统实时数据处理能力：高于国家标准、行业标准及国家电网公司、南方电网公司企业标准要求。
