中国海洋石油集团有限公司

    发布时间:2017-06-02

115.中国海油旋转导向与随钻测井技术与装备

【所属领域】高端装备

【中央企业名称】中国海油石油集团有限公司

【技术产品简介】旋转导向和随钻测井技术被誉为现代钻完井技术“皇冠上的明珠”,可以高效精确控制钻头完成复杂三维井眼轨迹,实时获取井下岩石和流体的地球物理性质,能够有效解锁地下复杂油气资源大幅度增加油气经济储量,是实现油气“多、快、好、省”勘探开发的新一代革命性技术,是石油天然气勘探开发的关键核心技术。该技术长期被3家国际油田服务公司垄断,中国海油是第四家自主研发旋转导向与随钻测井技术并实现规模化作业的公司。该技术产品包括随钻方位伽马、电阻率、中子、密度、声波、地层测压、探边等随钻地层评价系列和造斜能力12°/30m的旋转导向钻井系统,具备6”、8.5”、12.25”井眼全覆盖的技术产品规格,能够完成地质导向和高密度丛式井作业。

【产品图片】

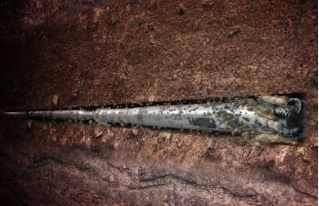

图1 旋转导向与随钻测井作业示意图

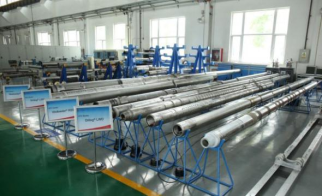

图2 中国海油旋转导向与随钻测井产品图

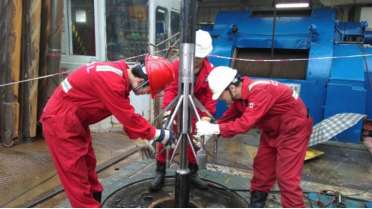

图3 旋转导向随钻测井仪器现应用图

【与国外同类技术产品对比情况】

技术对比情况:相当

价格对比情况:低于

国外技术产品厂家及名称:Schlumberger公司PowerDrive旋转导向系列及其随钻测井系列工具;BAKER HUGHES公司AutoTrak旋转导向系列及其随钻测井Trak系列工具;HALLIBURTON公司Geopilot旋转导向系列及随钻测井系列工具

【技术指标】

1.旋转导向/造斜能力—衡量造斜工具造斜能力大小的数量指标:950型:6.5°/30m 675型:6.5°/30m

2.随钻电磁波电阻率自然伽马—测量范围测量精度垂向分辨率:0-500(API)  ±2API@100API  172mm

3.井下工程参数测量仪井径—测量范围测量精度:800:9.5-13in/675:7.5-11in

±0.1in

4.随钻中子测井仪孔隙度—测量范围测量精度:0-100pu±0.5pu(0-10pu)±5%(10-50pu)

5.随钻密度测井仪孔隙度—测量范围测量精度:1.0-3.1.g/cm3±0.015g/cm3(1.3-3.1g/cm3)

6.随钻四极子声波成像测井仪—测量精度:纵波:±2us/ft,横波:±5us/ft,斯通利波:±5us/ft

7.随钻地层压力测试器—地层压力测量范围地层压力测量精度:0-16000psi

±0.02% FS

8.随钻探边工具—电阻率最大径向探测深度:6.8m



116.超高温高压电缆测井系统

【所属领域】关键零部件

【中央企业名称】中国海洋石油集团有限公司

【技术产品简介】测井技术被誉为地质家的“眼睛”,利用岩层的电化学特性、导电特性、声学特性、放射性等地球物理特性,可以测定井中地层的详细地球物理参数,对油气水层的划分、对油藏的精细描述、确定油藏类型与储量起着决定性作用。中国海油自主研发了超高温高压测井技术,包括235℃ /175MPa超高温高压大满贯电缆测井技术、205℃ /140Mpa高温声波扫描成像测井技术、205℃ /140Mpa高温微电阻率成像测井技术、205℃ /140Mpa高温地层测试取样技术、205℃ /140Mpa高温大直径旋转井壁取心技术、205℃ /140Mpa高温固井质量评价技术以及配套数据采集处理和解释评价技术等。突破测井技术在耐高温高压和复杂地层适应性方面的制约,实现关键核心技术自主可控,为我国深层高温高压油气藏勘探开发提供技术保障。

【产品图片】

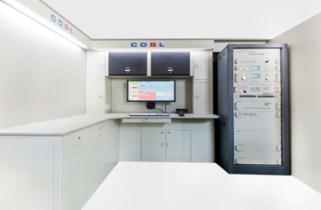

图1 ESCOOL高温高速测井系统



图2 超高温声电核满贯测井仪产品图



图3 高温微电阻率扫描成像测井仪现场作业图

【与国外同类技术产品对比情况】

技术对比情况:相当

价格对比情况:低于

国外技术产品厂家及名称:Schlumberger公司  超高温高压测井系列;BAKER HUGHES公司 鹦鹉螺超高温测井系列;HALLIBURTON公司   超高温高压测井系列

【技术指标】

1.超高温(235℃)声电核大满贯测井系列—耐温耐压指标主要面对海洋石油勘探开发向深水深层进军的现实,克服高温高压井下环境对测井作业的影响:耐温指标235℃

耐压指标175MPa

2.高温声电成像测井仪—克服高温高压井下环境对测井作业的影响:耐温指标205℃

耐压指标140MPa

3.高温核磁共振测井仪—克服高温高压井下环境对测井作业的影响:耐温指标205℃

耐压指标140MPa

4.高温地层测试仪—克服高温高压井下环境对测井作业的影响:耐温指标205℃

耐压指标140MPa

5.高温大直径岩心井壁取心器—克服高温高压井下环境对测井作业的影响:耐温指标205℃耐压指标140MPa

6.网络化高速测井数据采集与控制系统—提升大数据量仪器测井速度,提高作业时效,降低勘探成本:传输速率1Mbps
