文章来源：中国电子科技集团有限公司 发布时间：2017-06-02
4．高性能声表面波滤波器
【所属领域】核心电子元器件
【中央企业名称】中国电子科技集团有限公司
【技术产品简介】高性能SAW滤波器主要有3类：高温度稳定型SAW（TCSAW）滤波器、晶圆级封装（WLP）声表面波器件及极窄带SAW滤波器
（1）TCSAW滤波器除了具有普通SAW滤波器的体积小、插入损耗小等特点外，还具有频率温度稳定性好的优势，可以解决系统在恶劣温度环境下的抗干扰问题。当前主要用于电台及通讯系统中，后期可应用于雷达系统中；
（2）WLP滤波器除了具有超小体积优势，可以用于小模组集成。在雷达及通讯等系统中应用很好地满足系统小型化需求；
（3）极窄带SAW滤波器具有带宽极窄的特点，设计上采用稳定性好的水晶材料，主要应用于电台系统中，主要需求有1090MHz、1220MHz及1575MHz。
【产品图片】

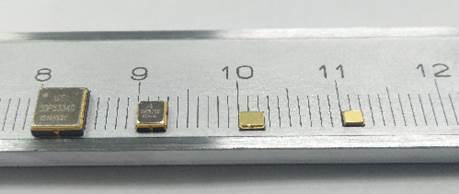

图1

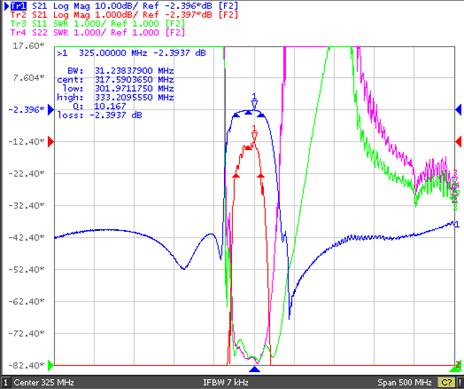

图2 TCSAW滤波器实测曲线
图3 WLP滤波器实测曲线

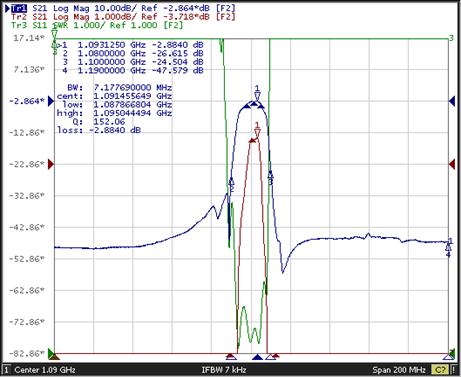

图4极窄带滤波器实测曲线

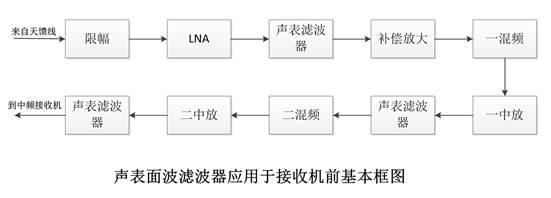

图5应用场景
【与国外同类技术产品对比情况】
技术对比情况：相当
价格对比情况：相当
国外技术产品厂家及名称：QORVO的TQQ1013、村田的SF2194E等
【技术指标】
1．（TCSAW滤波器），频率温度系数，插入损耗—频率温度系数，描述频率随温度漂移的系数；插入损耗，通带最小损耗：频率温度系数，优于-5ppm/°C；插入损耗≤2dB
2．（WLP SAW），产品最小尺寸—产品最小尺寸，产品的长×宽×高 ：产品最小尺寸，≤0.9mm×0.7mm×0.4mm
3．（极窄带SAW滤波器），1dB相对带宽，阻带抑制 —1dB相对带宽，参考点往下1dB测试的带宽值除以中心频率值：1dB相对带宽，0.5‰～1%，阻带抑制≥30dB
5．“魂芯”系列数字信号处理器
【所属领域】核心电子元器件
【中央企业名称】中国电子科技集团有限公司
【技术产品简介】SA“魂芯”系列数字信号处理器是中国电科38所集成电路研发中心（安徽芯纪元公司）的自主高性能通用浮点数字信号处理器产品，从指令集、体系结构到软件开发环境完全自主设计。具有双核架构和丰富接口，可以与AD/DA直连构成最小系统，具有自主嵌入式操作系统。目前已形成“魂芯一号” “魂芯二号A”两款货架产品，“魂芯二号B”即将量产。运算能力达每秒100-1000亿次浮点操作，是目前市场上同类产品运算性能中最高，可广泛应用于雷达、电子对抗、通信、图像处理及通信、仪器仪表、医疗电子等高性能信号处理领域。
【产品图片】
【与国外同类技术产品对比情况】
技术对比情况：领先
价格对比情况：高于
国外技术产品厂家及名称：TS201/TMS320C6678技术产品
【技术指标】
1．DSP主频：300-500MHz
2．运算性能：18-84GFLOPs
3．片内储存：28-105Mbit
4．通信带宽：9.6-224Gb/s
5．典型功耗：5-10W
6．1200V SiC MOSFET器件
【所属领域】核心电子元器件
【中央企业名称】中国电子科技集团有限公司
【技术产品简介】1200V SiC MOSFET系列产品导通电阻覆盖25mΩ、40mΩ、80mΩ、160mΩ、280mΩ，封装外形为TO-247-3、TO-247-4、TO-263-7、TO-258等，聚焦于光伏逆变器、充电桩、开关电源、UPS、电机驱动器、储能、车载电源、汽车DC-DC等应用，在军用武器装备系统、导弹、火箭电气设备系统等也有广泛应用。
芯片工艺技术上，基于自主6英寸晶圆线，采用已经得到广泛应用验证的Planner工艺，满足应用鲁棒性要求，器件可靠、强固。55所是国内首家实现SiC MOSFET产品研制和批量生产的企业，达到国内外广泛应用的主流SiC MOSFET技术水平，填补了国内空白。采用SiC MOSFET器件的电路，通过提升开关频率，将显著无源器件、散热器的体积和数量，从而减少物料单(BOM)成分以及增加功率密度。
【产品图片】

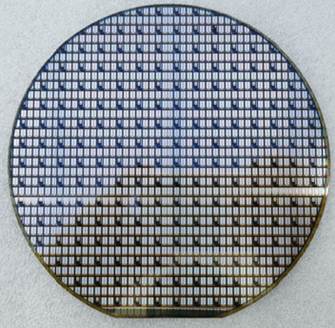

图1 SiC MOSFET晶圆

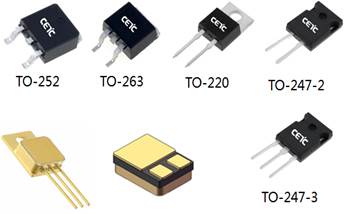

图2 SiC MOSFET封装器件
图3 SiC MOSFET应用
【与国外同类技术产品对比情况】
技术对比情况：相当
价格对比情况：相当
国外技术产品厂家及名称：美国Cree公司C2M系列 SiC MOSFET
【技术指标】
1．击穿电压—器件阻断状态下能够承受的最大电压：1200V
2．阈值电压—栅压大于阈值电压器件开通，低于阈值电压器件关断：2.6V
3．导通电阻—工作栅压下，器件达到额定电流时的导通电阻：25mΩ、40mΩ、80mΩ、160mΩ、280mΩ
41．4051系列信号/频谱分析仪
【所属领域】分析测试仪器
【中央企业名称】中国电子科技集团有限公司
【技术产品简介】4051系列信号/频谱分析仪重点突破了110GHz超宽频带、大带宽、高灵敏度接收技术以及宽带信号高速处理技术，实现了最高同轴测试频率110GHz、最大分析带宽550MHz、显示平均噪声电平≤-135dBm/Hz@110GHz等核心指标，且具有全频段信号预选能力，打破了国外技术封锁，总体性能达到国际先进水平，在高精尖测量仪器方面实现了自主可控和自主保障，在航空航天、通信、雷达、频谱监测等军民领域得到广泛应用，为我国“载人航天”、“探月工程”、“北斗导航”等国家重大工程做出了重要贡献，解决了宽带卫星通信系统功放模块数字预失真测试、新型预警和跟踪雷达脉冲信号测试、超宽频带频谱测量等测试难题。
【产品图片】

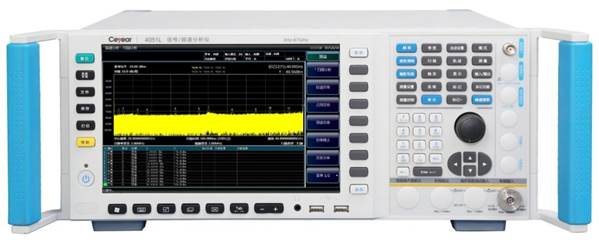

图1. 整机实物图

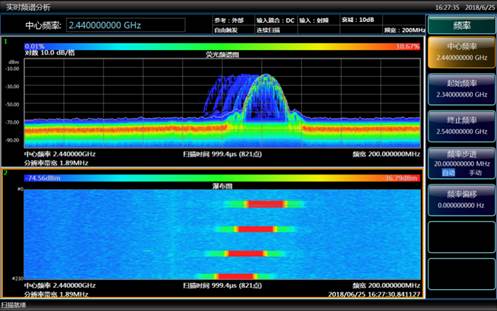

图2. 实时频谱分析图

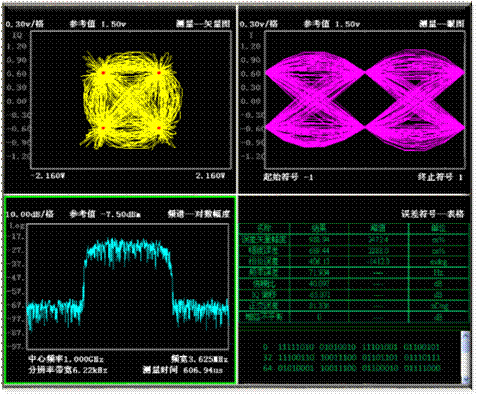

图3.矢量信号分析图

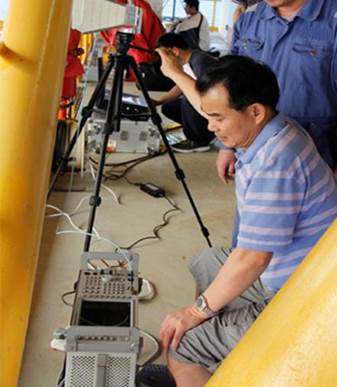

图4. “嫦娥三号”测试保障现场
【与国外同类技术产品对比情况】
技术对比情况：相当
价格对比情况：低于
国外技术产品厂家及名称：德科技N9041B信号分析仪
【技术指标】
1.频率范围—能够测试分析的电磁信号频率：3Hz-110GHz。
2.分析带宽—能够实时接收、处理和分析的最大信号带宽：550MHz。
3.显示平均噪声电平—在某个频率处无信号输入时由于自身噪声而产生的1Hz带宽噪底电平，值越低越能测得更弱的信号：≤-135dBm/Hz@110GHz。
