24．特高压直流换流变压器

【所属领域】关键零部件

【中央企业名称】中国兵器装备集团有限公司

【技术产品简介】本技术产品主要依托国家重大特高压直流输电工程，是国家“制造2025”和“一带一路”的重点产品之一。该系列产品容量大，电压等级高，调压级数多，结构复杂。我公司通过大量新技术探索和研究，采用了多项新结构、新工艺，实现了从无到有的技术突破，以优质性能打破了行业壁垒。该技术产品自2010年应用以来，经过不断技术革新，目前处于国际领先水平。

以±1100kV特高压直流换流变压器为例，产品具有以下特点：

1、首次研发网侧1000kV引线端部轴向出线，外绝缘采用多层绝缘筒及支撑撑条结构，保证线圈出口部位电场裕度，确保产品可靠；根据产品结构特点，网侧1000kV引线设计为两柱并联端部出线结构，垂直油箱侧壁引出，与可拆卸引线插拔连接。

2、首次研发网侧1000kV器身端部绝缘结构，采用多层成型角环绝缘结构，保证了线圈端部绝缘裕度。

3、采用特殊设计上铁轭屏蔽板，大幅优化了1000kV网侧绕组对上铁轭处的电场。

4、采用了两侧都能散热的新型铁心夹件油道结构，有效避免了大容量换流变压器铁芯夹件温升过热导致的绝缘老化问题。

【产品图片】

图1 特高压直流换流变压器_001_世界首条最高电压等级昌吉-古泉±1100kV特高压直流输电工程用换流变压器

图2 特高压直流换流变压器_002_首次完全自主研制晋北-南京±800千伏直流输电工程用换流变压器

图3 特高压直流换流变压器_003_乌东德±800kV柔性直流变压器

图4 特高压直流换流变压器_004_云广±800kV（HY14）特高压换流变压器

【与国外同类技术产品对比情况】

技术对比情况：领先

价格对比情况图：低于

国外技术产品厂家及名称：ABB、西门子特高压直流技术产品

【技术指标】

1．额定容量—产品容量：239.7MVA—587.1MVA

2．额定电压—产品电压等级：±800kV—±1100kV

 

40．短波长X射线衍射仪

【所属领域】分析测试仪器、高端装备

【中央企业名称】中国兵器装备集团有限公司

【技术产品简介】短波长X射线衍射仪是拥有自主知识产权的短波长特征X射线衍射技术产品，首先解决了我国无损测定厘米级厚度工件内部（残余）应力、织构、物相、晶界缺陷及其分布的难题，填补了国内外无损检测分析内部衍射信息的小型化仪器设备空白。该仪器利用重金属靶X射线管作为辐射源，采用光量子能量分析的无强度衰减单色化、精密测量分析等技术，最大可测厚度达40mm铝当量，晶面间距测试误差小于±0.00006nm，内部（残余）应力测试误差小于±25MPa。可应用于先进材料、先进制造和基础研究领域，如预拉伸铝板、涡轮叶片、装配件、焊接件、热处理件等控形控性的加工工艺优化和制造，以及材料/工件内部应力及其分布等的演变规律研究。

【产品图片】

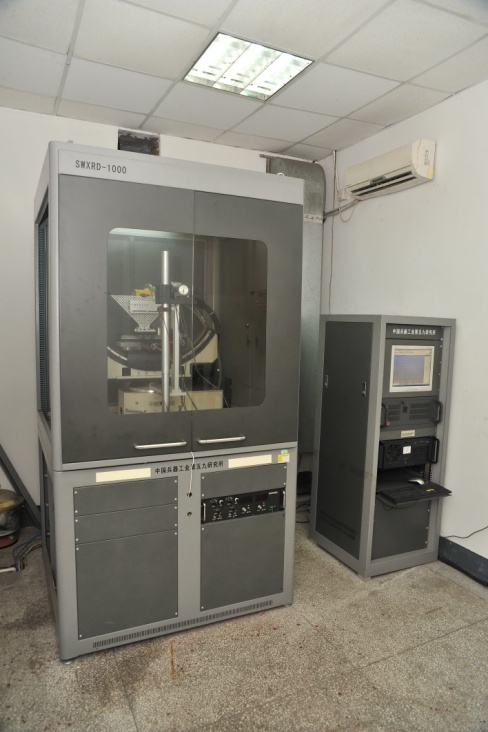

图1 短波长X射线衍射仪_001_外形图

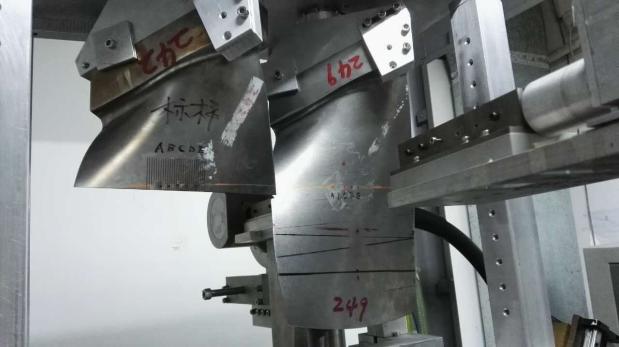

图2 短波长X射线衍射仪_002_航空发动机叶片内部应力无损检测

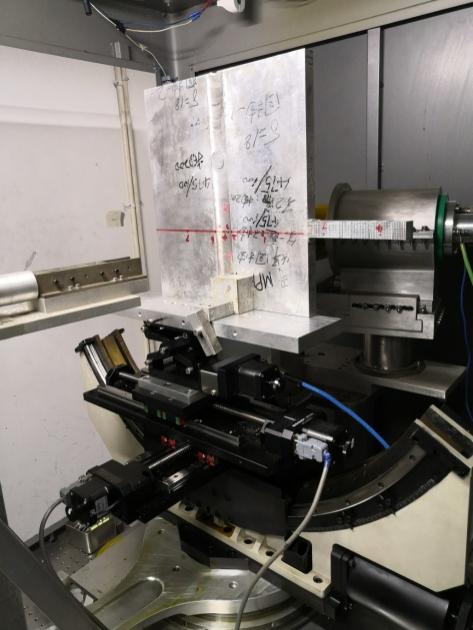

图3 短波长X射线衍射仪_003_铝合金板材搅拌摩擦焊接件内部残余应力无损测定

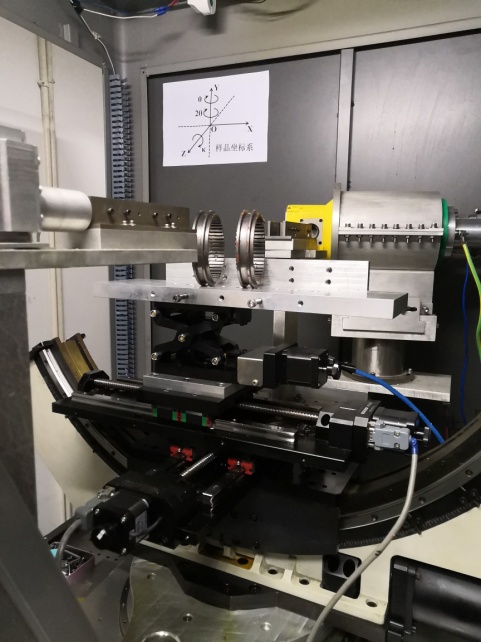

图4 短波长X射线衍射仪_004_同步齿轮环内部应力及残余奥氏体无损测定

【与国外同类技术产品对比情况】

技术对比情况：领先

价格对比情况：低于

国外技术产品厂家及名称：国外无同类产品

【技术指标】

1.最大可测厚度—样品的厚度：70mm镁，40mm铝，8mm钛，4mm钢，4mm镍等。

2.管电压及最大功率—穿透深度和效率：管电压≥225kV，最大功率≥3kW。

3.内部残余应力测定误差—仪器的综合应力测试精度：小于±25MPa。

4.晶面间距测量重复性误差—仪器的晶面间距测试精度：小于±0.00006nm。

5.最小衍射体积—测试部位的大小：0.1×1.0×2.0(mm)。

6.样品台X、 Y、 Z行程及定位精度—样品可移动测试范围及定位精度：200mm、100mm、100mm，定位精度优于±0.05mm。
