18.全屏蔽宽带MEMS环行隔离组件
【所属领域】核心电子元器件
【中央企业名称】中国电子科技集团有限公司
【成果简介】环行隔离组件是由环行器和隔离器串接形成的单向传输信号的器件,在射频系统中起到信道隔离和保护功率放大器的作用。目前雷达射频系统中常采用微带结构环隔组件,存在耐功率低,损耗大,易与周围环境耦合(尤其在宽带条件下)等缺点,无法满足未来小体积复杂结构TR组件需求。本项目的全屏蔽宽带MEMS环隔组件采用MEMS多层堆叠等先进工艺,实现的结构具有高功率密度、低损耗、宽带、性能稳定等优势,符合未来射频前端的发展需要,技术成熟度为6级。
【主要指标】
1.频率范围:0-18GHz
2.隔离度:≤0.9dB
3.插损:≥18dB
4.驻波:≤1.45
【应用推广需求】
1.应用推广方式:合作实施
2.应用推广领域:可在通信、电子对抗、雷达等领域推广该产品。

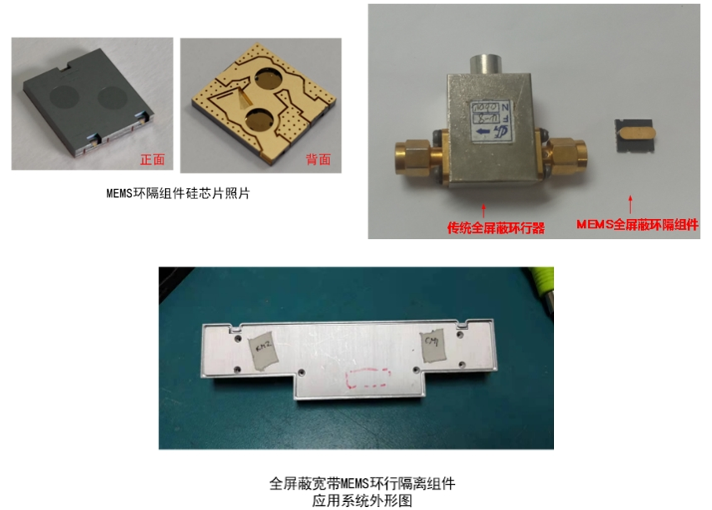

【成果图片】
【联系人】
集团联系人:丁一牧,010-84352395(13552993699),dingyimu@vip.163.com
成果联系人:孙俊峰,13611507505,870915508@qq.com
