38.5G通信终端wifi滤波器
【所属领域】核心电子元器件
【中央企业名称】中国电子科技集团有限公司
【成果简介】本项目研制的5G通信终端用wifi滤波器,采用FBAR体声波技术实现,具备wifi频段射频选频功能,具有高矩形度、低插损、高抑制度、小型化的特点,技术成熟度达到8级。经过项目攻坚,掌握了一系列的FBAR滤波器高端技术和批产能力,包括FBAR滤波器模型协同仿真技术,声波聚能高Q值技术、精确修频技术;形成了自有硅基AlN-FBAR工艺,研制产品通带频率2402-2481MHz,实测通带插损最大值2.05dB、驻波最大值1.68,抑制度42.0dB@2300-2370MHz,50.3dB@2505-2530MHz,36.4dB@2530-2690MHz,满足了WIFI频段与LTE-B40/B41的共存要求,满足了移动终端整机指标,指标达到国际先进水平;具备了批量生产能力,可以有力保障5G射频FBAR滤波器的自主供应,比肩博通公司、Qorvo公司产品。
【主要指标】
1.带宽:79MHz
2.最大插损:2.5dB
3.抑制度:45dB
【应用推广需求】
1.应用推广方式:销售
2.应用推广领域:手机终端行业,如oppo、vivo、深圳天珑等企业;射频方案公司,如华勤技术、闻泰等企业。

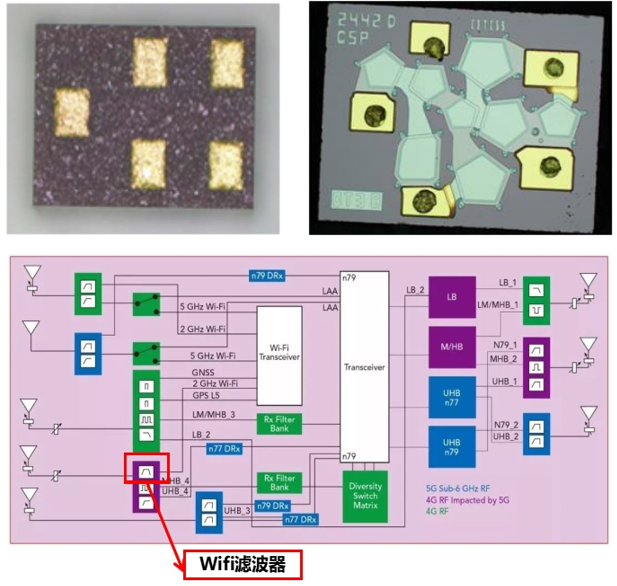

【成果图片】
【联系人】
集团联系人:丁一牧,010-84352395(13552993699),dingyimu@vip.163.com
成果联系人:赵洪元,19962006956,dstd@nedi.cn
