72.宽频带低噪声感应式磁传感器

【所属领域】关键零部件

【中央企业名称】中国电子科技集团有限公司

【成果简介】

宽频带低噪声感应式磁传感器能够实现0.5Hz-500kHz内磁场的高灵敏度测量，是电磁探测和各种地球物理电磁法仪器中的核心部件。可在甚低频\低频\中频电磁环境监测、电测脉冲探测、磁异常探测等军用电磁探测领域和浅层地下目标精细探测、地球物理科研和雷电探测等领域广泛应用；与磁通门磁传感器、光泵式磁传感器、超导量子干涉器件磁传感器相比，感应式磁传感器具有宽频带、高灵敏度、动态范围大、结构简单、适用性强、价格适中的综合优势。与国内同类产品相比，具有工作频率高、高频频带宽、高灵敏度、动态范围大的特点。目前在低频、甚低频、极低频频段电磁测量等领域已形成了系列化产品，实现了0.00025Hz-500kHz的全频段覆盖，技术成熟度高。

【主要指标】

（一）频带范围：型号一：0.5Hz-200kHz; 型号二：1kHz-500kHz

（二）频率响应（灵敏度）：型号一：20mV/nT; 型号二：25mV/nT

（三）噪声水平（分辨率）：型号一：200fT/√Hz@10Hz；5fT/√ Hz@10kHz；10fT/√Hz@50kHz; 型号二：50fT/√Hz@1kHz；8fT/ √Hz@10kHz；5fT/√Hz@100kHz

【应用推广需求】

（一）应用推广方式：销售、合作实施、其他

（二）应用推广领域：甚低频\低频\中频军用电磁环境监测、电测脉冲探测、磁异常探测；工程地球物理领域中、浅层地下目标精细探测；地球物理科研领域；雷电探测领域；高频大地电磁探测领域。

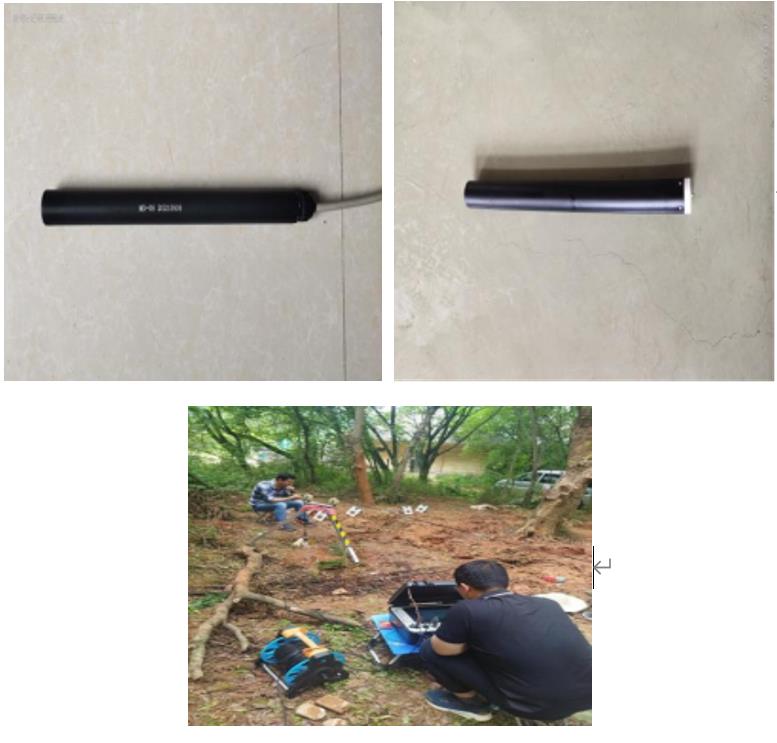

【成果图片】

【联系人】

集团联系人：丁一牧，010-84352395（13552993699），dingyimu@vip.163.com

成果联系人：刘剑，13525000309，pxxcs793@163.com
