成果89：粉煤气化工艺高压浓相粉煤控制阀

【所属领域】关键零部件

【中央企业名称】中国机械工业集团有限公司

【成果简介】

高压浓相粉煤管线的粉煤系列控制阀是粉煤气化工艺装置中粉煤气力输送系统的关键设备，主要用于控制粉煤给料罐压力调节、管线输送粉煤流量控制、气化炉投煤或煤线循环流动切换等工艺操作，是系统装置安全稳定运行的核心关键。

所研发的粉煤流量控制阀杯状阀芯结构经特殊设计，流量特性线性度高，可调范围大，粉煤流量控制稳定，质量流量偏差在±10%以内（此前国外产品水平在±15%）；煤仓放空阀密封副与节流副分离设计，耐磨材料强韧性优化匹配，无故障运行周期最高超过4年（此前国外产品水平≯6个月）；粉煤三通换向阀阀芯轴向径向精确定位，平行双通道锐角换向，优化驱动及传动机构，换向时间不超过2～3s（此前国外产品水平＜5s）。粉煤系列控制阀产品均已通过国家级检测机构的型式试验，并在宁煤煤制油（世界上单体规模最大的400万吨煤制油项目）等30余家大型煤化工企业成功应用，技术成熟度达到9级。

【主要指标 】

（一）高压浓相粉煤流量平稳控制技术：流量范围1～30t/h，质量流量偏差≤±10%，无故障运行周期最高可超过5年

（二）高压差气固多相流压力控制技术：适应压差≥8MPa，无故障运行周期最高可超过4年

（三）高压浓相粉煤快速换向技术：换向时间2～3s，无故障运行周期最高可超过10年

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：主要用于粉煤气化等粉体气力输送领域，如SE东方炉、神华宁煤炉、德国科林炉、荷兰壳牌炉、美国AP炉等粉煤气化装置。

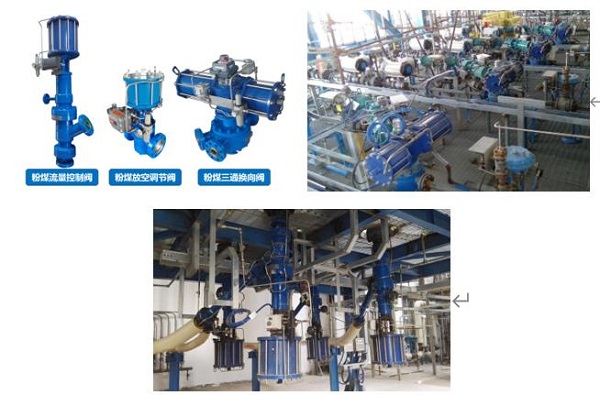

【成果图片】

【联系人】

集团联系人：张文杰，

010-82688720，zhangwenjie01@sinomach.com.cn

成果联系人：刘孝亮，18130060327，keyanbu@hgmri.com

 

【责任编辑：王莉】
