94.高精度转台和电主轴设计制造技术
【所属领域】关键零部件
【中央企业名称】中国通用技术(集团)控股有限责任公司
【成果简介】
高精度转台和电主轴是高端数控机床关键功能部件。本成果解决了行业在该两类部件的核心技术难题,提升了国产关键功能部件的核心竞争力。高精度转台精度高、刚性好、夹紧扭矩大,可带动工件实现连续旋转或高精度分度定位,配合机床其它轴的运动实现高精度零件的加工。高速高精度电主轴结构紧凑、扭矩大、功率大,在加工时直接带动刀具进行切削,运动平稳,噪声小,有利于提升机床性能和经济技术指标。成果性能稳定,可靠性高,已得到应用。
【主要指标】
(一)转台工作台面:800x800/ 630x630(mm)
(二)转台最大承载:1500/1200(kg)
(三)转台最大转速:40r/min
(四)重复定位精度:±1"
(五)主轴最高转速:30000/28000r/min
(六)主轴的近端径向跳动:0.002mm
(七)主轴的近端轴向跳动:0.002mm
【应用推广需求】
(一)应用推广方式:销售、转让
(二)应用推广领域:数控机床制造。

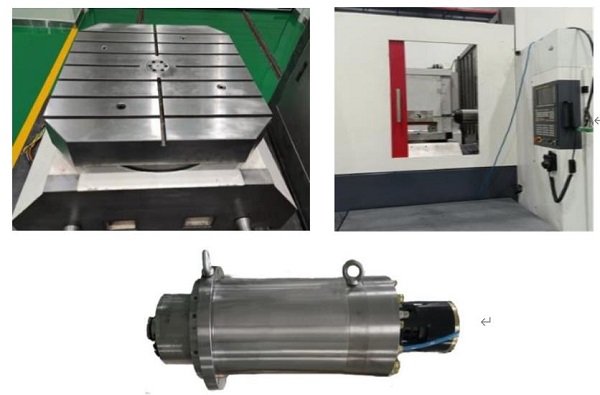

【成果图片】
【联系人】
集团联系人:孙慕瑶,010-63349542,sunmuyao@gt.cn
成果联系人:戴玉红,15801251135,daiyuhong@jcs.gt.cn
