文章来源:中国铁路工程集团有限公司 发布时间:2023-05-20
110.盾构/TBM控制系统核心部件
【所属领域】关键零部件
【中央企业名称】中国铁路工程集团有限公司
【成果简介】
盾构/TBM控制系统核心部件包括PLC控制系统、遥控器、主驱动水冷变频器等。
(一)PLC控制系统:适用于盾构复杂环境的大型自主可控PLC控制系统,采用高速实时总线技术,支持多种通讯协议,解决了盾构机多点位、大数据、高实时数据传输技术等难题;
(二)遥控器:用于盾构机管片拼装,采用双频段冗余技术,实现多源狭小空间条件下信号实时传输,解决了在复杂、恶劣工况下无线通讯可靠传输的难题;
(三)主驱动水冷变频器:是通过调整传动实现盾构刀盘运转的驱动系统,具备高效散热、低频输出大转矩、多电机高精度同步传动等特点,解决了盾构机刀盘“脱困”“多电机同步驱动”等难题。
控制核心部件已在浙江宁海、缙云抽水蓄能电站等项目实现搭载应用,累计安全掘进4000米。
【主要指标】
PLC控制系统:
(一)位操作:0.02μs
(二)掉电保持:永久保存
(三)工作温度:-40~60℃
(四)通讯功能扩展:支持TCP/IP、CAN、Ethernet等工业总线
遥控器:
(一)指令发送速度:每秒不小于15条
(二)无线通信频率:431MHz - 446 MHz
(三)907 MHz - 921 MHz
(四)功耗:≤1.5W
主驱动水冷变频器:
(一)额定频率:50/60Hz(±5%)
(二)允许电压波动:-15%~+10%
(三)启动转矩:0Hz/200%(VC 和 SVC)
(四)多电机同步性:≤2%
【应用推广需求】
(一)应用推广方式:合作实施
(二)应用推广领域:可在隧道掘进机开发设计制造企业及城市地铁隧道、山岭铁路、公路隧道等隧道施工企业推广该产品。

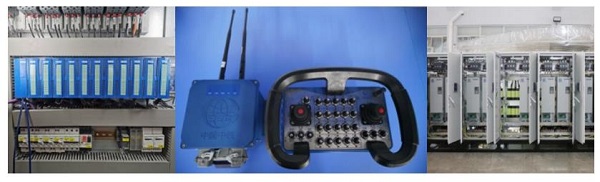

【成果图片】
【联系人】
集团联系人:罗静峰,010-51878337,736716477@qq.com
成果联系人:孙志洪,18638501082,sunzhihong@crectbm.com
