119.PXIe数字荧光示波器产品系列
【所属领域】分析测试仪器
【中央企业名称】中国航天科工集团有限公司
【成果简介】
PXIe数字荧光示波器模块是基于PXIe总线的模块化示波器,采样速率每通道2.5GSa/s,双通道交织采样达5GSa/s,垂直分辨率为10bits,存储深度可以在10~2Gpts之间任意设置,模拟信号处理可选择1~2个通道、输入阻抗50Ω/1MΩ、耦合方式AC/DC、通道多级独立增益控制,具备大范围电压偏置能力,支持高级波形触发、高级波形分析、数字荧光显示等功能,配合示波器软件,模块能方便地捕捉和分析瞬态信号、宽带模拟信号,产品技术成熟度8级。
PXIe数字荧光示波器模块可应用于高速、瞬态信号测量系统,如航空航天测试、雷达测试、网络通讯测试、工业过程测试等。
【主要指标】
(一)通道数:2个
(二)最高采样率:5GSa/s
(三)最高模拟带宽:DC~1GHz
(四)存储容量:2Gpts
【应用推广需求】
(一)应用推广方式:销售
(二)应用推广领域:教学领域,产品通过测试领域。

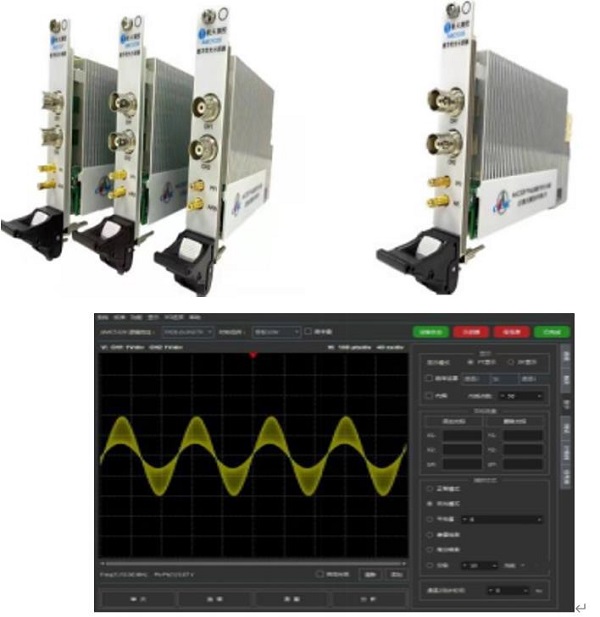

【成果图片】
【联系人】
集团联系人:卞加明,010-68373543,kkbjm@163.com
成果联系人:徐凌辉,18611637523,linghui_xu@163.com
