132.信号发生与分析模块

【所属领域】分析测试仪器

【中央企业名称】中国电子科技集团公司

【成果简介】

本产品具有如下特点：频率范围宽，最高频率覆盖40GHz；体积小，信号分析模块体积占4槽；灵敏度高，信号分析模块显示平均噪声电平达到-160dBm；多功能，具备信号发生功能、信号分析等多种测试测量功能。可解决未知信号、猝发信号等信号的频谱监测和测量；频率范围宽可解决短波、超短波、L、S、C、X，直至K波段雷达、电台、电子对抗装备的信号频率、功率、杂散、调制信号质量等指标测量问题，满足装备的测试需求；同时其体积小，重量轻，非常适合构建各种小型化现场测试系统，比如小型化频谱监测、机载雷达现场测试、舰载装备现场测试等测试系统。

【主要指标】

（一）微波信号发生频率范围：1MHz～40GHz

（二）微波信号发生最大带宽：160MHz

（三）微波信号发生输出功率范围：-110dBm～13dBm

（四）微波信号发生相位噪声：＜-112dBc/Hz@10GHz(频偏10kHz)

（五）微波信号分析频率范围：10Hz～26.5GHz

（六）微波信号分析最大带宽：25MHz

（七）微波信号分析显示平均噪声电平：-160dBm@1GHz

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：通信、电子对抗、雷达、卫星等领域。

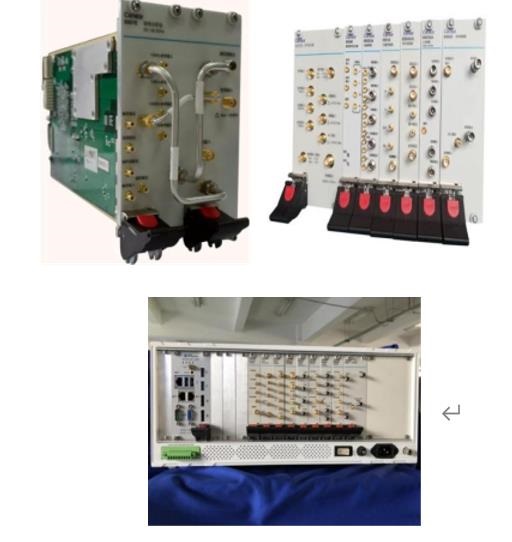

【成果图片】

【联系人】

集团联系人：丁一牧，010-84352395（13552993699），dingyimu@vip.163.com

成果联系人：汪定华，18505528366，m13910851102@163.com

 
