201. 中波1280×1024（10μm像元间距）碲镉汞红外焦平面组件

【所属领域】关键材料

【中央企业名称】中国电子科技集团公司

【成果简介】通过项目研究，突破了高有效像元率小间距混成芯片制备、低噪声高帧频小间距读出电路设计等关键技术，获得了中波1280×1024（10μm像元中心间距）碲镉汞红外焦平面组件产品。

中波1280×1024（10μm像元中心间距）碲镉汞红外焦平面探测器需要在低温下工作，采用制冷机提供冷量，将混成芯片降温至设定的工作温度。目标红外辐射透过系统光学镜头，通过光学窗口、低温滤光片进行特定波段透过选择，以背光照的方式入射到中波1280×1024小间距碲镉汞焦平面器件光敏元，通过光电效应将接收的目标红外光信号转换成电信号，硅读出电路将信号进行采样、放大、积分并顺序读出，传输至外部成像电路进行成像处理，从而实现红外成像、达到红外探测目的。

【主要指标】

1. 阵列规格：1280×1024;像元中心间距：9.9μm×9.9μm

2. 响应波长：3.568μm～4.862μm;NETD：16.95mK

3. 有效像元率：99.54%;探测器工作温度：90.267K

4. 响应率不均匀性：5.34%;动态范围：71.37dB

5. 帧频：100.2Hz;F数：2

6. 封装形式：金属杜瓦封装;制冷形式：ST（斯特林制冷机）

【应用推广需求】

1. 应用推广方式：销售

2. 应用推广领域：弹载侦查、无人机、精确制导、火控、车载、单兵手持红外等系统。

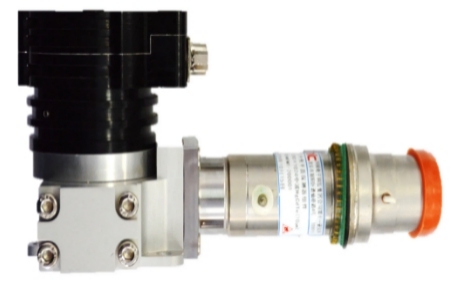

【成果图片】



【联系人】

集团联系人：丁一牧，010-84352395（13552993699），dingyimu@vip.163.com

成果联系人：刘世光，15201096193，liushiguang@cetc.com
