294. 深腔引线键合设备
【中央企业名称】中国电子科技集团有限公司
【成果简介】 针对国内无自有化深腔引线键合设备的现状,研制了深腔引线键合设备样机,与国际先进机型指标相当,填补了该领域国内空白。二所研制的深腔引线键合机,具有软接触、引线弧度一致性好、可变参数多点焊接、可靠性高等特点,可应用于微波T/R组件、功率器件等。设备结构设计和软件设计完全自主,提高了我国电子装备先进工艺技术和工艺装置的自给率,保护和促进了民族电子工业的发展,确保国防工业能够形成制造经济上承受得起的制造水平和能力,提升了国防科技工业核心竞争能力。
【主要指标】
1.X、Y轴重复精度:±1μm
2.焊接压力范围:(5~150)gf
3.压力控制精度:±1gf
4.最高键合效率:7线/秒
5.可键合器件腔深:(0~10)mm
6.换能器频率:(98±3)kHz
【应用推广需求】
1.应用推广方式:销售
2.应用推广领域:主要应用于微波混合集成电路领域的深腔引线楔焊工艺,代表性产品有微波T/R组件、功率器件等。中国电科13、14、29、55所等均有相关需求。
【成果图片】

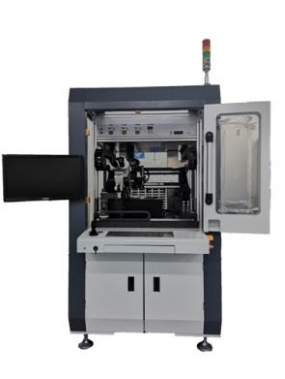

图1

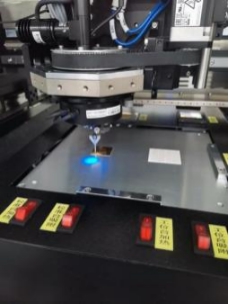

图2
