305. 微型智能电流传感器
【中央企业名称】中国南方电网有限责任公司
【成果简介】 微型智能电流传感器是一种非侵入式微型电流测量装置,具有小体积、高精度、宽量程、宽频响、自取能、自组网、低成本、即贴即用等特征,适用于电网数字化转型中发、输、配、变、用等环节海量部署,全面采集电网基础运行数据。微型智能电流传感器采用磁阻传感芯片(TMR芯片)作为核心测量元件,支持集成电流监测、故障录波、谐波监测、无线授时、空中升级等特色功能,已用于智能变电站、配电房及户外线路的电流负荷监测。目前已实现量产供货,在粤港澳大湾区、广西、贵州等地规模化推广应用近1.6万余套,有力支撑了能源数字化转型和新型电力系统建设。
【主要指标】
1.电流测量范围:0A~2000A;电流测量精度:0.5S
2.采样率≧2k Hz,可测19次谐波
3.温度测量范围:-25℃-125℃;测温精度:±1℃
4.供电电源:双电源供电,后备电源+工频电磁场(最小启动电流0.5A)
5.产品尺寸:63*32*73(卡扣孔径32mm)
6.安装方式:卡扣式、带电安装
7.数据传输方式:蓝牙5.0(2.4GHz),距离100米
8.数据更新间隔(s):10s(时间间隔可调)
9.防护等级:IP67
10.附加功能:故障录波、谐波、电压、功率等功能
【应用推广需求】
1.应用推广方式:销售、许可、合作实施等
2.应用推广领域:能源行业、安监、智慧园区、轨道交通等行业,帮助企业构建基础数据采集网络。
【成果图片】

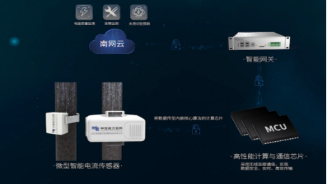

图1
图2
图3
图4
【联系人】
集团联系人:刘梦娜,13928810112,liumn1@csg.cn
成果联系人:王志明,13392679567,wangzm@csg.cn
