±800kV柔性直流穿墙套管

文章来源:中国南方电网有限责任公司  发布时间:2023-05-20

307. ±800kV柔性直流穿墙套管

【所属领域】高端装备

【中央企业名称】中国南方电网有限责任公司

【成果简介】 ±800kV柔性直流穿墙套管用于柔直系统阀体户内外设备的穿墙连接,位于柔直系统的“咽喉位置”,起到机械支撑、承受电压、承载电流的作用,一旦故障将导致直流系统停运。该设备技术复杂,可靠性要求高,且体积大、价格高,难以大量储备,是迫切需要解决的问题。在国资委领导和支持下,将其纳入攻坚任务。中国南方电网有限责任公司超高压输电公司发挥需求牵引和平台优势,强化产、学、研、用创新资源整合,牵头开展±800kV柔性直流穿墙套管自有化研制并取得成功,该设备已应用于昆柳龙直流工程,投运至今运行稳定可靠。

【主要指标】

1.额定电流:1042A/DC+1472A/50Hz+393A/100Hz

2.额定电压:±800kV

3.直流局放:0个

4.交流局放:小于5pC

5.介质损耗角正切值:0.299%

6.弯曲耐受负荷:5000N

7.温升:15K

【应用推广需求】

1.应用推广方式:销售、许可、合作实施等

2.应用推广领域:发电、变电企业特高压换流站

【成果图片】

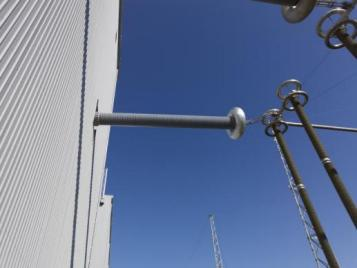

图1

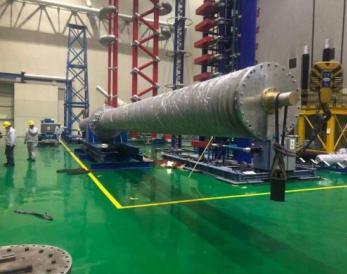

图2

图3

【联系人】

集团联系人:刘梦娜,13928810112,liumn1@csg.cn

成果联系人:张晋寅,13825096995,zhangjinyin1986@163.com
