325. 10MW海上风电样机变流器
【中央企业名称】中国东方电气集团有限公司
【成果简介】 10MW海上风电样机变流器采用3300V电压等级,三电平拓扑结构,该款变流器在设计上充分利用了双柜并联的特点,实际功率达到13MW,可以配套10MW~13MW功率等级的风力发电机组。该产品电气主回路核心部件采用国产品牌,其中功率模组选择IGCT,采用中压变流器行业成熟的、可靠性高的NPC拓扑,具有很强的过流能力。变流器控制系统选用的CPU器件、存储器件、通信器等所有元器件,以及软件编译环境、库函数、嵌入式操作系统等软件均为国产自主品牌。技术上采用先进的智能控制算法,具有友好的电网适应性和优良的电机控制能力。该产品耐受电网谐波电压Uthd≦10%,入网谐波电流Ithd≦5%,耐受电网电压不平衡度短时≦8%/长时≦5%,效率大于98%。该变流器已通过中国鉴衡第三方型式认证,获得在新能源行业风电变流器批量应用的准入资格,适用于10MW~13MW级海上风电机组。
【主要指标】
1.上网电流谐波含量Ithd:≦5%
2.正负母线不平衡度:≦40V;效率:≧98%
【应用推广需求】
1.应用推广方式:销售
2.应用推广领域:风电、冶金轧钢、抽水蓄能领域
【成果图片】

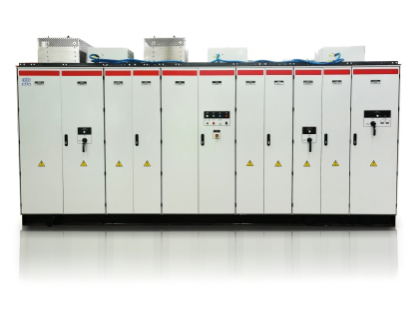

图1
图2
图3
【联系人】
集团联系人:许耀,028-87898281,xuyao@dongfang.com
成果联系人:李华银,15196390656,dealihy@dongfang.com
