332. 大型龙门式复合材料自动铺丝缠带机
【中央企业名称】中国通用技术(集团)控股有限责任公司
【成果简介】 大型龙门式碳纤维复合材料铺丝装备是航空、航天急需的复合材料成型重要关键性装备,用于机翼翼面、机身以及轨道舱段等复合材料构件的纤维自动铺放。能够满足航空、航天等领域碳纤维复合材料构件铺放需求,解决行业设备急需问题。
【主要指标】
1.X、Y、Z行程:12000mm/4000mm/1500mm
2.丝束数量:16束
3.丝束宽度:6.35mm
4.A/B/C轴行程:±30°/±45°/±180°
5.A/B/C轴速度:10rpm
6.直线轴定位精度/重复定位精度:0.03/0.015mm
7.最大铺放速度:30m/min
8.联动轴数:11轴7联动
【应用推广需求】
1.应用推广方式:销售、合作实施
2.应用推广领域:航空、航天领域
【成果图片】

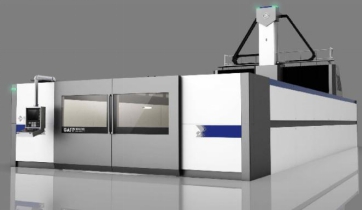

图1
图2
图3
【联系人】
集团联系人:孙慕瑶,010-63349542,sunmuyao@gt.cn
成果联系人:杨晓东,15084595980,yangxiaodong1@q2jc.gt.cn
