隧道联络通道掘进机

文章来源:中国铁路工程集团有限公司  发布时间:2023-05-20

350. 隧道联络通道掘进机

【所属领域】高端装备

【中央企业名称】中国铁路工程集团有限公司

【成果简介】 该成果由中铁工程装备集团有限公司自主研发,适用于国内地铁隧道联络通道的建造,设备集隧道内始发、开挖、出渣、支护、拼装及隧道内接收等多功能于一体,主要应用在粘土、淤泥、粉质黏土及粉砂等软土层。设备具备高机动性、高功率密度整机集成技术、双锥形阶梯切削仿形刀盘技术、移动式管片预应力支撑技术、微加固环境始发与接收技术四大技术创新特点。提高了施工作业的安全性、施工质量及施工效率,施工效率为传统工法的4倍以上,让隧道联络通道施工更快、更好、更安全、更环保。产品技术就绪度达9级,相关专利技术于2019年荣获“中国专利金奖”,成功应用于国内外十余个城市,顺利完成百余条联络通道贯通,创造社会经济价值超3亿元。

【主要指标】

1.开挖直径:φ3290mm

2.开挖曲率直径:φ5500~φ6200mm

3.驱动功率:222kW

4.盾体直径:φ3280mm

5.拖车撑靴直径:φ5500~φ6200mm

6.转弯半径:R≥200m

7.顶推力:F≤1200T

8.掘进速度:V≤20mm/min

【应用推广需求】

1.应用推广方式:销售、合作实施

2.应用推广领域:可在城市地铁隧道、地下空间市政管网、深层排水隧道的联络通道、公路隧道、山岭隧道、军用矿井等隧道联络通道的施工企业进行推广。

【成果图片】

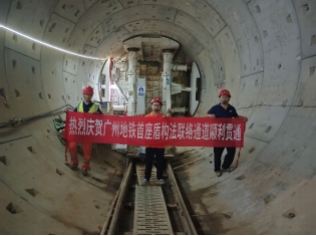

图1

图2

【联系人】

集团联系人:罗静峰,010-51878337,736716477@qq.com

成果联系人:范磊,18736070809,fanlei@crectbm.com”
