272. 采动空间注浆技术

【所属领域】先进工艺

【中央企业名称】中国煤炭地质总局

【成果简介】

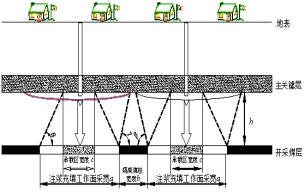

该技术以粉煤灰、矸石等固体废物作为材料制作浆液，通过输浆管道经钻孔注入采动空间进行充填，当充入覆岩离层空间时，会在开采过程形成充填压实承载区，通过“覆岩关键层结构—充填区压实承载层—区段隔离煤柱”复合承载结构对覆岩变形进行有效控制，在采矿过程种实现地面减沉、保水开采、防止冲击地压等多重效果；当充入井下采空区时，则是修复地基承载力的有效手段。由于注浆原料多采用固废材料，因而其也是一种固废地下无害化处理手段。

该技术适用于压覆资源开采、采空塌陷防治、沉陷区地基承载力修复、保水采煤、冲击地压防治、固废处理等多种用途。

【主要指标】

1.地表减沉：Ⅱ级以上标准

2.煤矸石固废处置：单条生产线产能可达100万t/a以上

【应用推广需求】

1.应用推广方式：技术服务

2.应用推广领域：重点在“三下”采煤、矿山固废处置、地质灾害防治等领域进行推广，帮助煤矿企业提高资源回收率，延长服务年限，保护地表建筑物安全，减免税费，提高经济效益。

【成果图片】

图1

图2

图3

【联系人】

集团联系人：程彦，010-63903764，mtdzkj@126.com

成果联系人：潘海洋，010-88246688-6203，kcyjzykjc@126.com

356. 直推式、低频液压冲击环保取样钻机

【所属领域】高端装备

【中央企业名称】中国煤炭地质总局

【成果简介】直推式、低频液压冲击环保取样钻机采用内燃机为动力、全液压操作控制、橡胶履带行走。产品使用液压油缸实现空心钻具静压无回转钻进，套取土壤样品。持续的液压冲击作用进一步增强钻进能力，实现快速钻进和土壤取样，最大限度的减轻土壤扰动，保证了土样的原状性。采样全过程不使用泥浆，便捷且没有环境污染。产品设有旋转掘进功能，能方便的进行地下水观测井建设，不仅能够应用于土壤污染源、污染程度、重金属含量取样调查，同时还可应用于土壤修复治理，是一种国际先进的高效土壤调查及场地修复装备，钻机广泛应用于污染场地调查、监测井建设、水域沉积物取样、矿产勘探、岩土原位测试等领域。

【主要指标】

1.直推深度(2.25")(m)：30;孔径（直推/螺旋）：≤98/202

2.整机重量（T）：4.1;行走速度（kpm）：0-4.5

3.接地比压（MPa）：0.0315

4.整机尺寸（长/宽/高）(m)：3.77/1.58/2.41

5.系统动力源（kW)：54(福康）;桅杆给进行程（m）：2.0

6.给进力(kN)：181.2;提升力(kN)：257

7.冲击频率(Hz)：32.5;

8.冲击功（J）：303；

9.螺旋动力：转速(rpm)：81/163;扭矩(Nm)：5664/2645。

10.液压系统额定压力(MPa)：25

【应用推广需求】

1.应用推广方式：销售

2.应用推广领域：重点在土壤污染场地调查、地表水监测井建设、水域沉积物取样、土壤污染原位修复等领域推广。实现广域复杂地形通达，大深度、大直径、无污染、低扰动快速土壤采样。

【成果图片】

图1

图2

【联系人】

集团联系人：程彦，010-63903764，mtdzkj@126.com

成果联系人：朱翔兵，0519-85300981，yfdljy@163.com

357. 100米高频声波钻机

【所属领域】高端装备

【中央企业名称】中国煤炭地质总局

【成果简介】 100米高频声波钻机采用高频振动钻进方法，不用泥浆等介质，具有钻进速度快、原状取样、取样直径大、取样率高、绿色环保等优点，在土壤与地下水调查、生态环境地质调查等工作中取得了良好的应用效果，在浅层地源热泵钻探、水溶性矿物勘探等领域具有广阔市场前景。钻机设计先进、布局合理，液压系统及电控系统工作稳定、安全、先进，配套钻具设计合理、性能可靠，技术成熟度高。钻机在声波振动技术、同步技术、隔振技术、振动频率监控技术等方面实现了关键核心技术突破。钻机各项技术参数和指标达到设计要求，钻机及钻具元器件自有化率达100%，具有自主知识产权，填补国内该领域空白，整体达到国际先进水平。

【主要指标】

1.最大振动力（kN）：330；最大振动频率（Hz）：105

2.最大扭矩（N.m）：2400；最大转速（r/min）：250

3.最大给进力（kN）：66；最大提升力（kN）：116

4.给进行程（m）：4；钻进深度（m）：100

5.钻孔直径（mm）：76-133

6.适用地层：淤泥质土、粉土、黏土、砂层等

7.系统工作压力（MPa）：25；发动机功率（kW）：194

8.整机重量（T）：12.8

9.运输状态尺寸（长×宽×高，m）：7.81×2.34×3.18

10.工作状态尺寸（长×宽×高，m）：6.08×2.34×7.82
