116. ±800kV胶浸纸直流穿墙套管及换流变阀侧套管

【所属领域】关键零部件

【中央企业名称】中国电气装备集团有限公司

【成果简介 】

在该技术研发前，胶浸纸穿墙套管和换流变阀侧套管严重制约了我国特高压直流输电工程建设。

通过开展±800kV胶浸纸直流穿墙和换流变压器阀侧套管核心技术科研攻关，攻克了特高压直流套管绝缘、载流、温升、电场分布控制、核心材料、抗震等关键技术，研制成功国内首支±800kV胶浸纸直流穿墙套管和±800kV胶浸纸换流变阀侧套管。

该产品具有电压等级高、温升低、整体强度高、局部放电量低等优点，主要技术指标达到同类产品国际领先水平，并在“青海-河南”±800kV特高压直流输电工程和乌东德±800kV柔性直流工程挂网运行，解决了我国特高压直流输电工程建设中的又一难题。

【主要指标】

1.额定电压：±800kV

2.介质损耗因数流：＜0.6%

3.局部放电量：＜10pC

4.额定弯曲耐受负荷：5000N

【应用推广需求】

1.应用推广方式：销售

2.应用推广领域：输变电行业的国家电网有限公司、中国南方电网有限责任公司。

【成果图片】

图1

图2

图3

【联系人】

集团联系人：杨帅，13805410424，yangshuai@cee-group.cn

成果联系人：张尧，13991987932，zhangyao@xd.com.cn

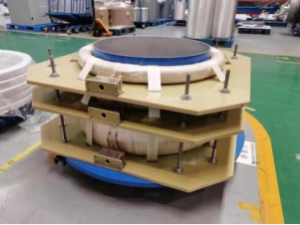

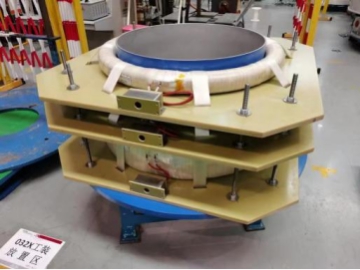

117. 大电流电流互感器

【所属领域】关键零部件

【中央企业名称】中国电气装备集团有限公司

【成果简介】

发电机组用大电流互感器，对电力设备和装置的工作可靠性起到至关重要的监控作用。安装在发电机出口处电流互感器作为电流信号采集装置可提供给发电机电量表电流信号，实现电量的统计。保证测量、计量的准确性和保护装置的正确动作。

该产品二次绕组外增加磁屏蔽的结构，消除了相邻母线对电流互感器的影响，保证了电流互感器的准确度并解决了线圈发热的问题。多个二次绕组通过绝缘板固定在螺杆支架上，绝缘板间留有气流通道，便于产品散热。

该产品综合技术水平达到国际先进水平。

【主要指标】

1.额定一次电流：32000A

2.额定短时热电流：170kA(2s)

3.额定动稳定电流：466kA

【应用推广需求】

1.应用推广方式：销售

2.应用推广领域：该产品应用于发电、输配电领域。

【成果图片】

图1

图2

图3

【联系人】

集团联系人：杨帅，13805410424，yangshuai@cee-group.cn

成果联系人：张尧，13991987932，zhangyao@xd.com.cn

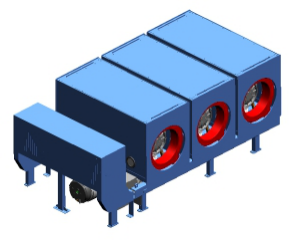

368. 100kA燃机用发电机断路器成套装置

【所属领域】高端装备

【中央企业名称】中国电气装备集团有限公司

【成果简介】

燃气轮机用发电机断路器是燃气电厂的保护用电气设备，是大容量发电机断路器在燃气发电领域的特殊应用，该产品的研发满足火电9F和9H多轴机组等技术需求。

该产品每极有断路器、隔离开关、接地开关、启动开关、以及电容器、电流互感器、电压互感器、避雷器等元件，是集成测量、保护、启动电流接入等功能于一体的成套集成装置。

该产品具有自主知识产权，解决了燃机机组成套关键设备的又一难题。

【主要指标】

1.额定短路开断电流：100kA

2.额定电压：24kV

3.额定电流：18000A

4.短时耐受电路时间：130kA，3s

5.峰值耐受电流：390kA

【应用推广需求】

1.应用推广方式：销售

2.应用推广领域：华能，华电，大唐，国能，国电投，国投电力，华润电力，广东粤电，深圳能源，等天然气发电厂建设运营单位。

【成果图片】

图1

图2

【联系人】

集团联系人：杨帅，13805410424，yangshuai@cee-group.cn

成果联系人：张尧，13991987932，zhangyao@xd.com.cn

369. ZHN10-30 170kA发电机断路器成套装置

【所属领域】高端装备

【中央企业名称】中国电气装备集团有限公司

【成果简介】

170kA发电机断路器成套装置适用于单台发电机容量在800MW～1000MW新建电厂项目或电厂技术改造项目。它安装于发电机和主变压器之间，主要用于发电机回路主设备的保护，对于优化机组控制保护和运行方式、提高电厂运行的安全性和经济性具有明显作用。

170kA发电机断路器成套装置由三个单极组成，每极包括断路器、隔离开关、接地开关以及电容器等元件。断路器、隔离开关、接地开关均为三极机械联动，整个产品布置紧凑，运输、安装方便。

170kA发电机断路器成套装置通过了全套型式试验，具有通流能力强、开断电流大、可靠性高等特点。产品具有完全自主知识产权，填补了国内空白，综合性能达到国际领先水平。

【主要指标】

1.额定电压：30kV；额定电流：28000A

2.系统源短路开断电流：170kA

3.发电机源短路开断电流：135kA

4.峰值耐受电流：521kA

5.短时耐受电流，时间：190kA，2s

【应用推广需求】

1.应用推广方式：销售

2.应用推广领域：可在百万机组的火电、水电以及华龙一号技术的核电站推广该产品。

【成果图片】

图1

图2

图3

【联系人】

集团联系人：杨帅，13805410424，yangshuai@cee-group.cn

成果联系人：张尧，13991987932，zhangyao@xd.com.cn
