334. 万吨级多功能试验系统

【所属领域】高端装备

【中央企业名称】中国建筑集团有限公司

【成果简介】万吨级多功能试验系统由中国建筑自主研发，垂向最大加压10800t，加拉1200t，水平双向最大加载分别为600t和900t，是全球工程结构试验加载能力最强、试验空间最大、作动器行程最长、集静力和动力试验功能于一体的试验系统，可进行足尺或大比例试件的六自由度拟静力加载试验和橡胶隔震支座动力加载试验。研发中攻克了加载框架高精度制作与安装技术、超冗余并联驱动控制等6项关键技术，经院士专家评价，达到国际领先水平。目前已成果完成张靖皋长江大桥（世界主跨最大悬索桥）桥塔试验（7200吨）、国际首例万吨级加压成型叠合柱试验（10032吨）、世界控制加载设备最多的6层足尺钢框架混合试验等多项高精尖重试验，涵盖土木工程、航天、核电等领域。

【主要指标】

1. Z：10800t/1200t,0-250mm：竖向最大加压为10800t，最大加拉1200t，加载行程0-250mm（准静态）

2. X：±600t,±1500mm：水平X向最大加载能力600t，最大加载行程±1500mm

3. Y：±900t,±500mm：水平Y向最大加载能力900t，最大加载行程±500mm（准静态）

4. Y：±600t,±500mm,2Hz，±1500mm/s：水平Y向最大加载能力600t，最大加载行程±500mm,最大加载频率2Hz，最大加载速度±1500mm/s（动态）

5. 9.1m×6.6m×(0.5-10)m：试验空间长9.1m、宽6.6m、高10m，加载高度在0.5-10m内自动可调

【应用推广需求】

1. 应用推广方式：合作实施、其他

2. 应用推广领域：土木工程、航空航天和核电能源等领域。

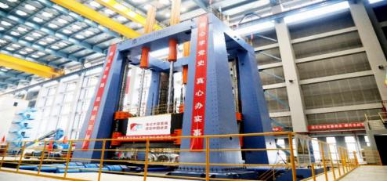

【成果图片】





【联系人】

集团联系人：黄轶群，010-86498211，huang.yq@cscec.com

成果联系人：张旭乔，13810492716，zhangxuqiao@cscec.com

【责任编辑：俞昭君】
