93. 超精密导轨及空气静压轴承技术

【所属领域】关键零部件

【中央企业名称】中国通用技术（集团）控股有限责任公司

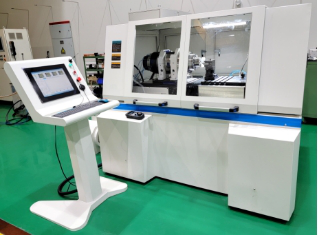

【成果简介】本成果面向超精密加工技术与装备需求，对两类超精密关键功能部件技术产品展开攻坚。开展了多孔质节流双半球气体静压轴承设计、制造及装配工艺技术研究，掌握了超精密气体静压主轴伺服控制技术。发明了一种全约束式超精密液体静压导轨单元结构，突破了双膜片节流型静压滑块设计技术，掌握了液体静压导轨装配工艺和伺服控制技术。本成果技术难度大、创新性强，自主研制的超精密气体静压主轴和液体静压导轨总体上达到国际先进水平，其中液体静压导轨全行程直线度指标达到国际领先水平。

【主要指标】

1.主轴回转精度：≤25nm

2.主轴转速：≥3000r/min

3.导轨直线度：≤0.2μm/200mm

【应用推广需求】

1.应用推广方式：销售、转让、合作实施、其他

2.应用推广领域：航空航天、光学、半导体、消费电子等领域中精密光学元件、复杂结构件的超精密生产制造与检测。

【成果图片】

图1

图2

图3

【联系人】

集团联系人：孙慕瑶，010-63349542，sunmuyao@gt.cn

成果联系人：吴东旭，13260197990，wudongxu@jcs.gt.cn

94. 高精度转台和电主轴设计制造技术

【所属领域】关键零部件

【中央企业名称】中国通用技术（集团）控股有限责任公司

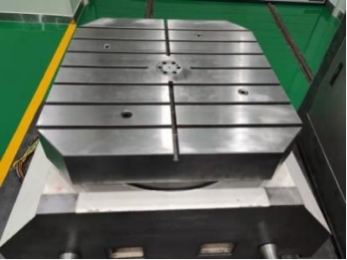

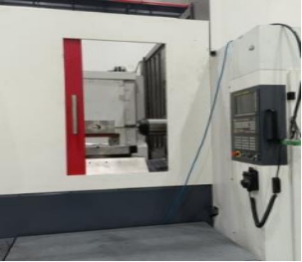

【成果简介】高精度转台和电主轴是高端数控机床关键功能部件。本成果解决了行业在该两类部件的核心技术难题,提升了国产关键功能部件的核心竞争力。高精度转台精度高、刚性好、夹紧扭矩大，可带动工件实现连续旋转或高精度分度定位，配合机床其它轴的运动实现高精度零件的加工。高速高精度电主轴结构紧凑、扭矩大、功率大，在加工时直接带动刀具进行切削，运动平稳，噪声小，有利于提升机床性能和经济技术指标。成果性能稳定，可靠性高，已得到应用。

【主要指标】

1.转台工作台面:800x800/ 630x630(mm)

2.转台最大承载:1500/1200（kg）

3.转台最大转速:40r/min

4.重复定位精度:±1"

5.主轴最高转速:30000/28000r/min

6.主轴的近端径向跳动:0.002mm

7.主轴的近端轴向跳动:0.002mm

【应用推广需求】

1.应用推广方式：销售、转让

2.应用推广领域：数控机床制造。

【成果图片】

图1

图2

图3

【联系人】

集团联系人：孙慕瑶，010-63349542，sunmuyao@gt.cn

成果联系人：戴玉红，15801251135，daiyuhong@jcs.gt.cn

95. 高精度数字式三维测头

【所属领域】关键零部件

【中央企业名称】中国通用技术（集团）控股有限责任公司

【成果简介】该成果是一种接触式高精度三维空间微小位移量传感器，采用高精度光学传感技术、自动光强补偿技术、空间校准修正技术、气隙复合阻尼技术等关键核心技术，实现三维空间内微小位移量的连续扫描测量，将位移量转化为数字量传输给测控系统处理，具有高测微精度、高灵敏度、高测量效率、高分辨率和高重复测量精度的特点。作为一种关键功能部件，可适配到高精度三坐标、高精度三维齿轮测量中心、航空叶片测量仪等高端精密测量仪器上，提升精密测量仪器附加价值。服务于航空航天、风电、工程机械、汽车等领域，实现对于叶片、转子、RV减速机结构件、摆线减速机结构件、弧齿锥齿轮等复杂零件的精准、高效检测。

【主要指标】

1.测量范围：±1mm

2.测头分辨力：0.0001mm

3.线性度：小于1%

4.迟滞误差：小于1%

【应用推广需求】

1.应用推广方式：销售、合作实施

2.应用推广领域：计量检测、航空航天、风电、工程机械、汽车等重点行业和企业。

【成果图片】

图1

图2

图3

【联系人】

集团联系人：孙慕瑶，010-63349542，sunmuyao@gt.cn

成果联系人：张海亮，0451-86792769，zhanghailiang@links.gt.cn

96. 双刃粗镗刀模块及微调精镗刀模块

【所属领域】关键零部件

【中央企业名称】中国通用技术（集团）控股有限责任公司

【成果简介】该成果主要用于已经有预制孔的孔系的高效粗加工及最终尺寸的精加工，是在镗铣类加工中心上高效、高精度加工的有效手段。可以服务于机床及精密机械等装备制造领域。

双刃粗镗刀模块采用了刚性提升新结构，可以实现高刚性、高效率、快速去除切削余量，技术成熟完善；精镗刀模块采用高性能双材料微调机构，调整精度高，性能稳定；同时，采用三棱圆柱与端面同时定位的模块式连接方式，连接刚性好，可靠性高，可以实现镗孔范围快速调整，完成H6以上精度孔的最终精加工，成果已达到国外同类先进水平，目前处于系列规格完善的产业化阶段。

【主要指标】

1.精镗刀微调精度：0.002mm（直径）

2.加工范围：25-750mm（直径）

【应用推广需求】

1.应用推广方式：销售、合作实施、其他

2.应用推广领域：相关制造业的数控机床制造。

【成果图片】

图1

图2

【联系人】

集团联系人：孙慕瑶，010-63349542，sunmuyao@gt.cn

成果联系人：于海宏，0451-86792363，yuhaihong@links.gt.cn



331. 强力立式五轴加工中心

【所属领域】高端装备

【中央企业名称】中国通用技术（集团）控股有限责任公司

【成果简介】本成果具有较高的直线轴移动速度和主轴扭矩，具备强力切削和高精加工能力，性能上达到国际领先水平，满足国内航空航天行业钛合金梁框类、航发行业轮盘、叶片、机匣类零件加工需求，是目前国内完全实现自主可控的高性能五轴机床母机，整机性能达到国际领先水平。该系列机床适用于航空航天领域钛合金单机加工及组线应用，在国内多家重点用户进行了广泛验证，支持重大工程项目的实施。解决了航空航天领域钛合金材料结构件加工效率低、强力切削能力不足的问题，为航空航天等重点领域提供了坚实的工业母机支撑。

【主要指标】

1.工作台大小：2000X4000mm

2.最高转速：4000rpm

3.定位精度：0.025/0.01/0.01mm

4.重复定位精度：0.008/0.008/0.008mm

5.快速移动速度：15m/min

【应用推广需求】

1.应用推广方式：销售

2.应用推广领域：航空航天领域大中型钛合金结构件加工。

【成果图片】

图1

图2

【联系人】

集团联系人：孙慕瑶，010-63349542，sunmuyao@gt.cn

成果联系人：李正男，13840487780，lizhengnan@gt.cn



332. 大型龙门式复合材料自动铺丝缠带机

【所属领域】高端装备

【中央企业名称】中国通用技术（集团）控股有限责任公司

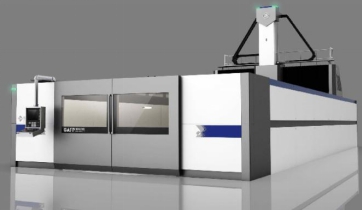

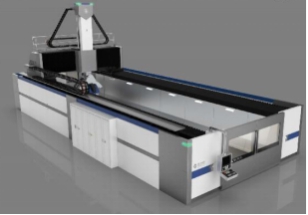

【成果简介】大型龙门式碳纤维复合材料铺丝装备是航空、航天急需的复合材料成型重要关键性装备，用于机翼翼面、机身以及轨道舱段等复合材料构件的纤维自动铺放。能够满足航空、航天等领域碳纤维复合材料构件铺放需求，解决行业设备急需问题。

【主要指标】

1.X、Y、Z行程：12000mm/4000mm/1500mm

2.丝束数量：16束

3.丝束宽度：6.35mm

4.A/B/C轴行程：±30°/±45°/±180°

5.A/B/C轴速度：10rpm

6.直线轴定位精度/重复定位精度：0.03/0.015mm

7.最大铺放速度：30m/min

8.联动轴数：11轴7联动

【应用推广需求】

1.应用推广方式：销售、合作实施

2.应用推广领域：航空、航天领域

【成果图片】

图1

图2

图3



【联系人】

集团联系人：孙慕瑶，010-63349542，sunmuyao@gt.cn

成果联系人：杨晓东，15084595980，yangxiaodong1@q2jc.gt.cn

333. 用于钛合金壁板、复合材料等典型零件加工的高速立式五轴数控机床

【所属领域】高端装备

【中央企业名称】中国通用技术（集团）控股有限责任公司

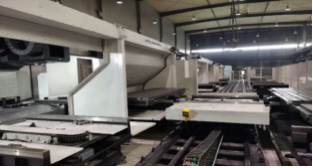

【成果简介】本成果以钛合金壁板、复合材料等典型零件数控加工为对象，通过对数控机床、数控系统、功能部件和共性技术等成果的工程应用，提升国产自动化生产线硬软件功能、产品稳定性及集成水平。成果有针对性地扩大五轴立式加工中心自动化生产线在飞机大型结构件加工中的示范应用，实现了钛合金中短梁和铝合金框、壁板、接头等典型零件加工，为国产数控装备可靠性的提升提供基础数据和技术参考，提升针对飞机结构件五轴加工中的自主保障能力。

【主要指标】

1.3台五轴数控机床组成的自动生产线

2.额定功率：30kW

3.主轴扭矩：880Nm

4.定位精度：0.015/0.01/0.01mm

5.重复定位精度：0.010/0.005/0.005mm

【应用推广需求】

1.应用推广方式：销售、合作实施

2.应用推广领域：航空航天钛合金零件加工。

【成果图片】

图1

图2

【联系人】

集团联系人：孙慕瑶，010-63349542，sunmuyao@gt.cn

成果联系人：林青，13478837223，13478837223@163.com
