303. 特高压换流变阀侧套管和直流穿墙套管

【所属领域】高端装备

【中央企业名称】国家电网有限公司

【成果简介】

特高压换流变压器阀侧套管和特高压直流穿墙套管是直流输电系统的“咽喉”，具有承载电压高、输送容量大、复杂度高、可靠性要求高等特点。

国家电网有限公司承担国资委“1025工程”特高压套管关键核心技术攻坚任务，由中国电科院牵头，联合西电集团、特变电工、平高集团等单位共同研制出±200、±400、±800kV干式换流变压器阀侧套管，±150、±400、±800kV干式和SF6气体绝缘两种技术路线的直流穿墙套管，并通过型式试验考核。2支±800kV换流变压器阀侧套管在青豫工程首次示范应用，24支±200、±400kV换流变压器阀侧套管、8支±150~±800kV直流穿墙套管在青豫、陕湖工程批量应用。

6类换流变压器阀侧套管、4类直流穿墙套管通过中国机械工业联合会等组织的专家鉴定，主要技术指标达到国际领先水平，技术成熟度高。

【主要指标】

1.直流耐受电压：1493kV(±800kV换流变压器阀侧套管)

2.雷电冲击耐受电压：2160kV(±800kV换流变压器阀侧套管)

3.操作冲击耐受电压：1843kV(±800kV换流变压器阀侧套管)

4.工频耐受电压：1083kV(±800kV换流变压器阀侧套管)

5.弯曲耐受负荷：5000N(±800kV换流变压器阀侧套管)

6.温升试验电流：6736/7400/7800A(±800kV换流变压器阀侧套 管)

【应用推广需求】

1.应用推广方式：合作实施

2.应用推广领域：特高压输变电装备制造行业的相关高端装备制造企业。

【成果图片】

【联系人】

集团联系人：李金忠，13641106995，jinzhong-li@sgcc.com.cn

成果联系人：张书琦，13161691202，sqzhang@epri.sgcc.com.cn

304. 特高压变压器用无励磁分接开关

【所属领域】高端装备

【中央企业名称】国家电网有限公司

【成果简介】 无励磁分接开关的作用是在特高压变压器无励磁的条件下通过改变分接位置，从而改变绕组的有效匝数，达到改变电压变比、调整和稳定输出电压的目的。依托国家电网公司科技攻关项目，中国电科院与上海华明共同研发了1000kV特高压变压器用无励磁分接开关。产品具有通流能力强、机械强度大、可靠性高的特点。动触头采用多片并联式双压簧结构，触头压力稳定，抗短路能力强；笼体采用环氧玻璃丝挤拉成型杆、高强度玻璃布缠绕管、环氧玻璃布层压板等绝缘材料，抗弯、抗扭强度高；产品触头温升、机械寿命、低温切换性能指标与进口同类产品相比有明显提升。产品通过全套型式试验及特殊试验考核，并通过国家级新产品技术鉴定，主要性能指标达到同类产品国际领先水平。目前，已有3台产品应用于晋北1000千伏变电站扩建工程中。

【主要指标】

1.产品型号：WDLII-2400/126-10×9D

2.额定通流：3000A

3.设备最高电压：126kV

4.承受短路能力：热稳定（3秒，有效值）：30kA、动稳定（峰值）： 75kA

5.工频耐受电压：325kV

6.雷电冲击耐受电压：750kV

7.局放：≤10pC

8.机械寿命：大于10万次

【应用推广需求】

1.应用推广方式：销售

2.应用推广领域：电力行业、变压器制造企业。

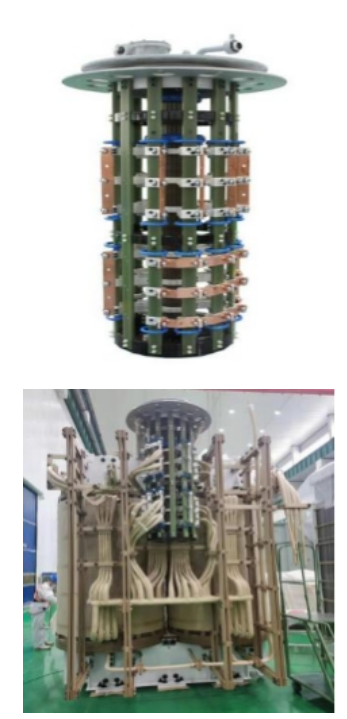

【成果图片】

【联系人】

集团联系人：李金忠，13641106995，jinzhong-li@sgcc.com.cn

成果联系人：张书琦，13161691202，sqzhang@epri.sgcc.com.cn
