【成果简介】

HTM80300系列车铣加工中心是吸收国外先进技术、由我厂自主开发设计的具有五轴五联动功能的车铣加工中心，是一种集成了车、铣，钻、镗、攻丝等功能于一台设备上的高柔性机床，对于航空、航天、船舶以及民用工业中的一些形状复杂、精度要求高的异形回转体零件，可在一次装夹中完成全部或大部分工序的加工，既可保证精度，又可以提高效率、降低成本。该车铣加工中心为45°后斜整体铸造床身；所有线性轴均采用高刚性的滚柱直线导轨及光栅尺反馈装置，为全闭环控制。采用机、电、液、气一体化结构，整体布局紧凑合理，便于保养和维修，整机采用封闭式全防护结构，符合人机工程学的原理，宜人性好，便于操作。

【主要指标】

（一）最大加工直径：Φ800 mm

（二）最大加工长度：3000 mm

（三）主轴最高转速：2000 r/min

（四）主轴最大扭矩：1400 N·m

（五）铣主轴最高转速：3000 r/min

（六）铣主轴最大扭矩：260 N·m

（七）X/Y/Z轴快移速度：16/15/12 m/min

（八）X/Y/Z轴定位精度：0.012/0.012/0.025 mm

（九）B/C轴定位精度：22/22 ″

（十）X/Y/Z轴重复定位精度：0.006/0.006/0.015 mm

（十一）B/C轴重复定位精度：12/12 ″

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：航空航天、船舶等行业可推广应用

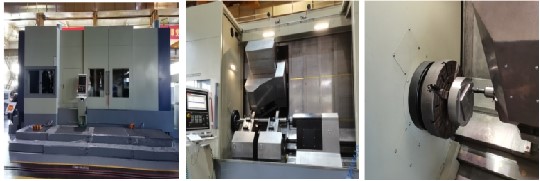

【成果图片】



【联系人】

集团联系人：孙慕瑶，81169542/13426191816，sunmuyao@gt.cn

成果联系人：李正男，13840487780，lizhengnan@gt.cn
