【成果简介】

超精密单点金刚石车床（型号：UPT300）主要面向航空航天领域关键核心元器件的超精密制造，包括中小型精密光学元件及复杂微细结构零件。该机床采用T型布局，具备三轴（X-Z-C）联动功能。工件主轴/C 轴采用超精密气体静压轴承，X/Z轴均采用全约束式液体静压导轨。位置反馈系统采用超精密线性光栅尺，实现全闭环位置控制。床身采用天然花岗岩材料，床身与支架间采用空气弹簧联结，隔绝外界振动干扰，保证极高的加工精度和表面质量。可针对有色金属（铜、铝、镍）、红外光学晶体材料进行平面、球面、非球面、锥面、菲涅尔镜等超精密车削加工。本产品在航空航天、信息技术、新能源、医疗、光学等高新技术领域有着广泛的应用需求。

【主要指标 】

（一）主轴回转精度：≤25 nm

（二）主轴转速：≥3000 r/min

（三）导轨直线度：≤0.2 mm/200 mm

【应用推广需求】

（一）应用推广方式：销售、合作实施、其他

（二）应用推广领域：航空航天、光学、半导体、消费电子、新能源等领域中小型精密光学元件、复杂结构件的超精密生产制造与检测技术领域

【成果图片】

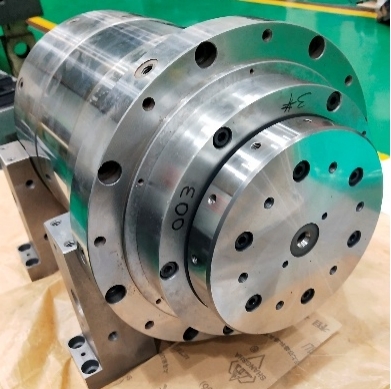

图1 超精密气体静压主轴单元部件

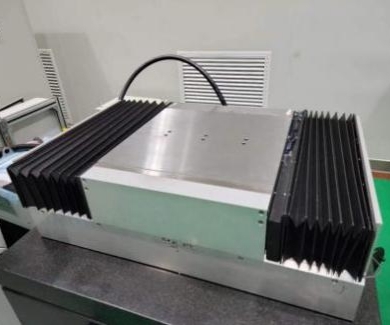

图2 超精密液体静压导轨单元部件

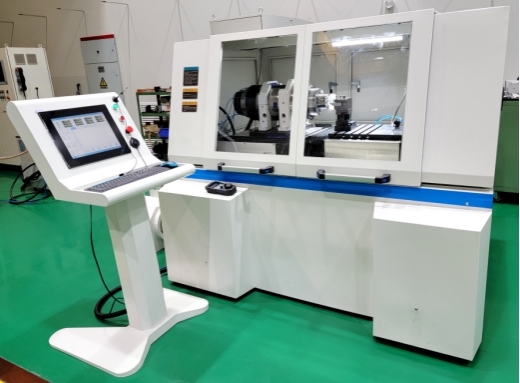

图3 超精密单点金刚石车床

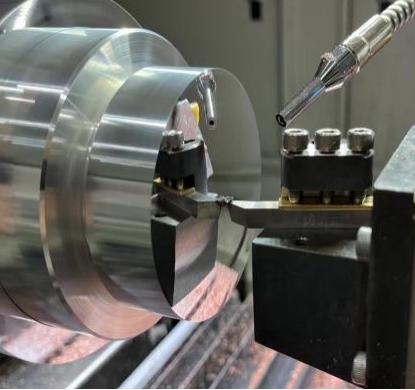

图4 球面零件单点金刚石车削
