【成果简介】

非能动余热排出流量控制阀在事故工况期间（如丧失主给水、主给水管道破裂或丧失厂外电源），通过开启阀门执行应急堆芯衰变热排出功能。长期工作在辐照、高温高压等严酷环境，要求流量调节以及涉及安全功能的快速动作性能。非能动余热排出流量控制阀研制具有较高的技术难度，一直以来依赖进口且基本被垄断。

通过科研攻关，实现了阀门关键技术（包括核1级大口径调节阀、1E级气动执行机构等关键部件的制造，阀门性能的试验验证以及阀门排量鉴定方法的论证等）的突破，成果具有自主知识产权，提升了国内核电厂用非能动余热排出流量控制阀的设计、制造和分析能力，重点解决了三代核电机组非能动余热排出流量控制阀核电关键设备自主化卡脖子问题，具备了为三代核电机组供货的能力，打破国外企业的市场垄断。

【主要指标】

（一）L/D或Cv：全开时Cv值为7184.7，满足工况要求

（二）阀座泄漏率：满足FCI 70-2 V级

（三）循环寿命：满足工况要求

（四）抗震等级：满足I类设备抗震要求

（五）调节精度：满足工况要求，性能高于国外产品

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：可在核电、火电、石油化工行业推广应用。

【成果图片】

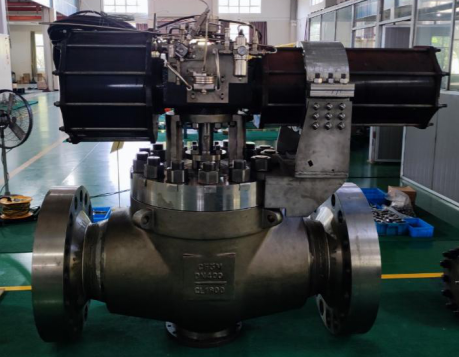

非能动余热排出流量控制阀样机
