【成果简介】

三通截止阀和三通旋塞阀是核电站核岛系统的重要阀门，主要用于核岛工艺系统，控制介质流向转换、分流和汇流。

三通截止阀采用双十字对称型流道阀座及阀杆阀瓣双向密封一体式组合结构，在满足切换介质流向功能的同时，保证了开关型三通截止阀的流通能力和密封性，并通过机械积木式四支柱平板支撑，结构紧凑，提高了开关型三通截止阀抗震性能。三通旋塞阀采用双向L型旋塞流道结构，提高了阀门的流通能力和结构强度；具有可调型衬套线性压紧结构，衬套采用耐辐照特种聚乙烯材料，耐磨性能好，阀门操作扭矩小。

通过各项型式试验的鉴定，三通截止阀和三通旋塞阀技术成熟度较高，可在工程项目直接应用。

【主要指标】

（一）L/D或Cv：三通截止阀（开关型）：C到A：L/D 149，C到B：L/D 179；三通截止阀（调节型）：A到B：Cv 147，C到B：Cv 188；三通旋塞阀L/D 280

（二）阀座泄漏率：三通截止阀（开关型）、三通旋塞阀满足MSS SP-61，三通截止阀（调节型）满足FCI 70-2 Ⅳ级

（三）循环寿命：三通截止阀（开关型）、三通旋塞阀循环寿命3000次，三通截止阀（调节型）循环寿命30000次

（四）抗震等级：三通截止阀（开关型）满足三向6g的抗震II类要求

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：可在核电、火电、石油化工行业推广应用

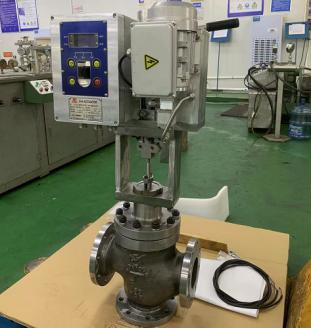

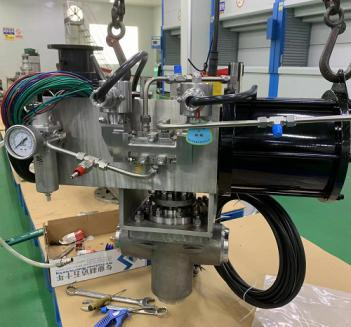

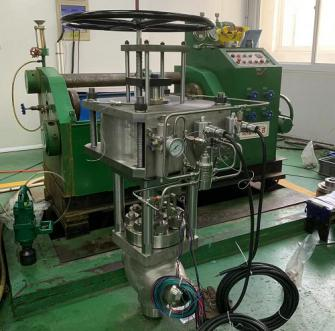

【成果图片】
