【成果简介】
星载高功率隔离器应用于行波管放大器后级,在微波系统中起改善端口匹配,隔离反射信号、保护前级的作用。本产品具有宽工作带宽、高工作频率、高功率容量和高微放电阈值的特点,已完成了样件的工程化应用,技术成熟度为六级。
【主要指标】
(一)GBG9150型号:X频段,相对带宽30%;电压驻波比≤1.3;插入损耗≤0.35dB;隔离度≥20dB;功率容量≥3800W(pk)、760W(cw)
(二)GBG9151型号:Q频段,带宽3GHz;电压驻波比≤1.3;插入损耗≤0.3dB;隔离度≥20dB;功率容量≥50W(cw)
(三)GBG9152型号:U频段,带宽4GHz;电压驻波比≤1.4;插入损耗≤0.8dB;隔离度≥20dB;功率容量≥150W(cw)
【应用推广需求】
(一)应用推广方式:销售
(二)应用推广领域:国网、5G以及4X通信
【成果图片】

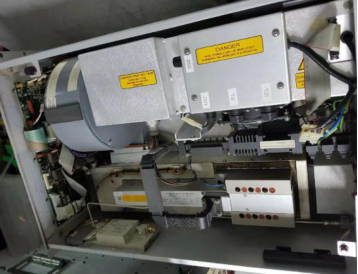

GBG9151型波导隔离器应用场景照片

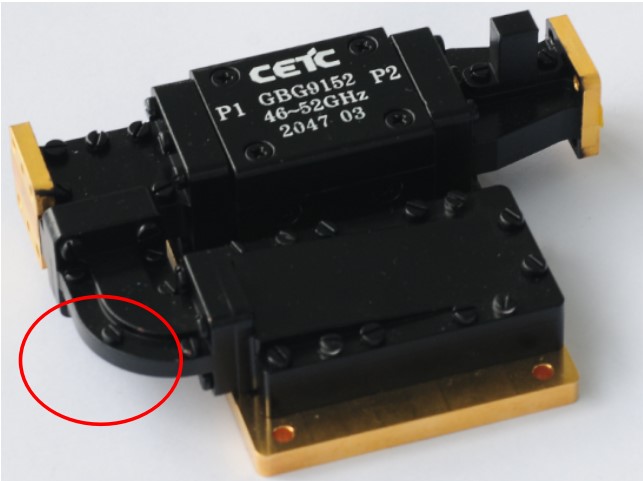

GBG9152型波导隔离器实物照片
