【成果简介】

射频收发芯片负责射频模拟信号和基带数字信号间的高速转换，是连接数字世界和真实世界的桥梁，也是5G基站的核心芯片，长期被国外公司所垄断，国内基础最为薄弱，产业需求迫切。中国移动研究院基于“低成本、低功耗、多功能”设计目标，采用22nm业内先进射频芯片工艺制程；支持支持全球主流4G/5G频段；采用SAR结构ADC/DAC，充分发挥工艺和架构设计优势，相对竞品面积降低25%，功耗降低30%；集成数字预失真（DPD）、数字中频（DFE）核心处理功能，减少外器件数量或规格，可为客户提供低成本、高能效的一体化整机解决方案。

【主要指标】

（一）芯片通路及频段带宽指标：具备2T2R通路，并所有通路均支持n41/n78/n79频段及NR信号200MHz带宽

（二）发射链路输出功率：测试信号在n41频段100MHz带宽下256QAM调制，输出功率可达-8dBM

（三）发射链路信号质量：测试信号在n41频段100MHz带宽下256QAM调制，在衰减为0dB时，EVM不大于1%

（四）发射链路领道抑制比：测试信号在n41频段100MHz带宽下256QAM调制，在衰减为0dB时，ACLR不大于-55dBc

（五）接收链路噪声性能：在n41频段下，最大增益时噪声系数不大于10dB

（六）接收链路非线性性能：在n41频段下，增益为16dB时，IIP3性能不小于3dBm

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：通信网络等领域

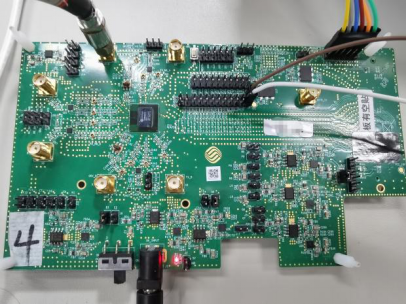

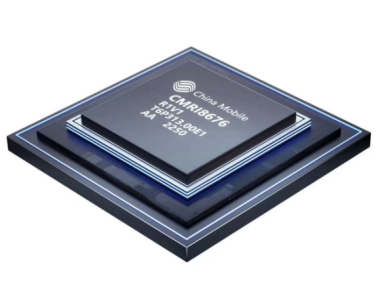

【成果图片】



【联系人】

集团联系人：柴瑜，13701071691；孙喜桐，13811623950，sunxitong@chinamobile.com

成果联系人：张敏，13811423483，Zhangminyjy@chinamobile.com
