【成果简介】

L45P高精度计量型三维齿轮测量中心是一种中等规格的高精度齿轮测量仪器，服务于航空航天、军工及计量院等重点行业。用于齿轮、齿轮刀具、直齿锥和弧齿锥齿轮、转子、摆线减速机结构件的检测。主机采用方形布局，高精度密珠回转主轴、主副导轨半包围刚性过盈导轨机构，确保主机稳定；控制系统具有实时测控、在线分析、自诊断功能，实现数据高效传输；测量软件功能丰富，其中转子、弧齿刀盘检测技术属于国内首创，同时兼具空间修正、坐标系复位功能、光栅尺激光校准、数据安全与管理等新功能。设计人性化，操作简单便捷，测量速度快，实现工件一次性装卡，自动完成测量循环、计算输出结果。还可根据用户需求，随时提供特定的测量软件功能，该特定服务在国内是唯一的。

【主要指标 】

（一）可测齿轮模数（mm）：（0.3）0.5-15

（二）可测齿轮最大外径(mm)：450

（三）工件立柱顶尖距（mm）：10-800

（四）测头到下顶尖距离（mm）：8-458

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：航空航天、汽车制造、船舶、机械制造等领域

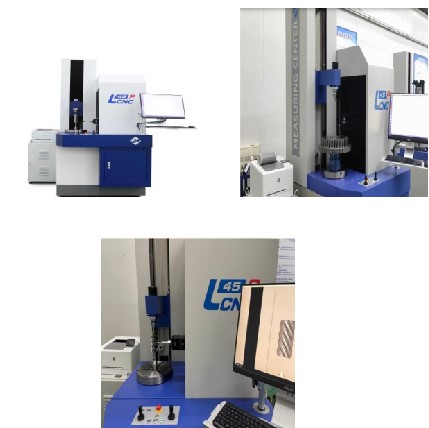

【成果图片】
