【成果简介】

HN-i6200型全国产火电机组励磁系统采用龙芯中科全国产芯片及国产嵌入式多任务操作系统的励磁调节器，模块化程序设计，其硬件的稳定性、可靠性和各项性能指标满足规程规范要求。具有设计理念超前、安全可靠、操作简单、维护方便，使用灵活、扩展和兼容性高等特点。

HN-i6200型全国产火电机组励磁系统基于全国产软硬件平台研制，突破了核心控制器非国产化、整流模块发热大，灭磁开关灭磁弧压低、灭磁容量小等多项关键技术，是首套全国产火电机组励磁系统成套装备。该系统对标现行电力技术规范，通过芯片级、模块级、单板级和系统级优化设计，消除了自主可控装置整机功能和外特性差异，实现了国产化自主可控装置和现有运行装置的无缝替换。

【主要指标】

（一）国产化励磁系统芯片处理性能：主处理器架构级完全自主可控，峰值运算速度8 GFlops，中断响应时间小于5us；16位模拟采样，采样速率200kSPS，单芯片8路±10V双极性输入，支持8通道同步采样

（二）磁场断路器额定电压/额定电流：1800V/5200A

（三）系统响应时间：≤0.1s

（四）发电机机端调压精度或静差率：优于± 1%。

（五）系统调节性能：具备AVR与FCR运行方式双向跟踪、切换功能。能手动切换和VT断线自动切换。正常切换与一般故障切换时发电机端电压波动小于±0.5%, VT断线切换后稳定值与原值差 不大于0.5%。

【应用推广需求】

（一）应用推广方式：合作实施

（二）应用推广领域：火力发电领域

【成果图片】

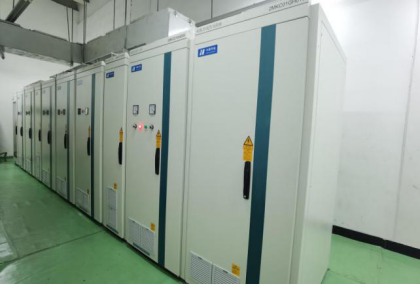

图1 HN-i6200型全国产火电机组励磁系统

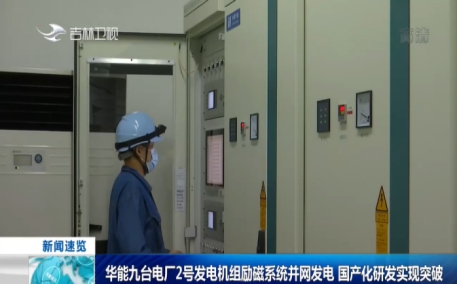

图2 HN-i6200型全国产火电机组现场投运

【联系人】

集团联系人：张齐齐，010-63228450，qiqi_z@chng.com.cn

成果联系人：何信林，17792606670，hexinlin@tpri.com.cn
