【成果简介】
碳纤维复合材料大型民机机身双曲壁板为机身主承力结构,由双曲型面变厚度层合板和帽型长桁结构组成。本创新成果以宽体客机大型复合材料共固化/共胶接工艺壁板高效稳定自动化批量制造为目标,重点针对复杂双曲帽型长桁自动化预成型、大型双曲壁板自动化铺丝、长桁共固化/共胶接等关键技术进行攻关,系统掌握复合材料大型壁板共固化/共胶接成型工艺技术。围绕大型民机后机身后段、后机身前段和中后机身段三大部段,已经形成的技术产品包括后身后段3.6米三筋侧壁板、后机身5米最复杂双曲长桁壁板典型结构、中后机身8m×4m双曲壁板典型结构试验件。技术产品的成功研制,为建立大型复合材料壁板共固化成型量产工艺技术体系,解决国产大飞机“卡脖子”问题,实现关键技术自主可控奠定了坚实基础。
【主要指标】
(一)机身筒段型差:≤±1.5mm
(二)外形轮廓:复合材料壁板外形极限偏差为0.5mm
(三)曲面厚度:厚度公差≤±10%
(四)孔隙率:共固化结构件孔隙率≤1.5%
(五)壁板宏观缺陷:缺陷尺寸≤9mm
(六)壁板结构轴线偏差:≤±2.5mm
(七)装配间隙:≤0.2mm
【应用推广需求】
(一)应用推广方式:销售
(二)应用推广领域:民用航空器壁板结构设计、工艺研制与制造。
【成果图片】

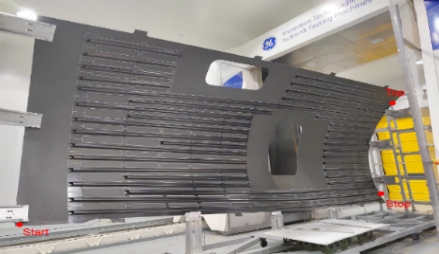

8m*4m机身双曲壁板典型件
【联系人】
集团联系人:邓嫔,13611249956,pennypin@163.com
成果联系人:丁惢,15110264612,dings@cnbma.cn
