【成果简介】

光纤倒像器系列产品是由数千万根微米级光学纤维规则排列熔合后，在保证图像输入/输出端光纤空间排列不变的前提下，数千万甚至过亿根光纤在小于口径二分之一的长度区域内整体绕几何光轴同步扭转180°而成，从而实现光学图像的清晰倒转功能，相比透镜倒像系统体积减小到三分之一到四分之一。系列产品为夜视装备、紫外探测器、空间光学耦合系统和大科学工程的光电探测器的小型化、高性能化提供了关键材料支撑。

成果攻克了玻璃组分、光纤预制棒管的全电熔机械高精度成型、光纤低缺陷控制等技术难题，研制出了细纤径（≤4um）、高对比度（≤1.0%）和低缺陷低像变的倒像器产品，提高了配套产品的分辨力、信噪比和低像畸变等关键性能；同时开发轮抱一体拉丝、差速同步扭转、机械手排丝等新技术和相关设备，推进生产过程自动化和智能化，大幅提升产品批产的稳定性、生产效率和成本控制能力。

【主要指标】

（一）对比度：≤1.0%

（二）分辨力：中心分辨率＞140lp/mm，边缘分辨率＞100lp/mm

（三）单元丝丝径：≤4μm

（四）剪切畸变：≤30μm

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：公安边防检查、环境保护、航海导航、野外作业及手机行业等

【成果图片】

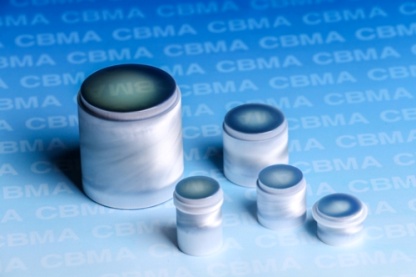

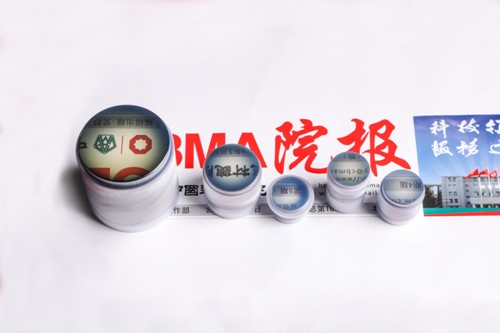

光纤倒像器



光纤成像材料在空间站辐射探测器上的应用

【联系人】

集团联系人：邓嫔，13611249956，pennypin@163.com

成果联系人：贾金升，13910564891，jjs9007@163.com
