59：363kV-1100kV GIS绝缘拉杆

【所属领域】零部件

【中央企业名称】中国电气装备集团有限公司

【成果简介】

该项目依托西安西电开关电气有限公司特高压GIS开关设备绝缘拉杆国产化示范工程，研究解决363kV-1100kV GIS管式绝缘拉杆国产化及在工程中的应用，配套西开电气超高压-特高压363kV-1100kV GIS组合电器中断路器及隔离开关用。通过研究掌握超高压至特高压即363kV-1100kV GIS中断路器用绝缘拉杆的仿真计算，结构设计，绝缘材料特性，绝缘基体制造工艺，绝缘拉杆粘接工艺，检测方法和长期运行数据，成功研制出国内领先水平具有自主知识产权的363kV-1100kV GIS用绝缘拉杆产品，填补国内技术和应用空白，打破长期TYCO国外技术和市场垄断。

【主要指标】

（一）短时工频耐压kV：1.1×1100/5min

（二）操作冲击耐压kV：1.1×1800

（三）雷电冲击耐压kV：1.1×2400

（四）局部放电量pC：1.2×635，≤1.5

（五）抗拉强度kN：≥300

（六）机械强度：10000次

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：主要可推广用于GIS金属封闭气体绝缘开关设备系列产品。

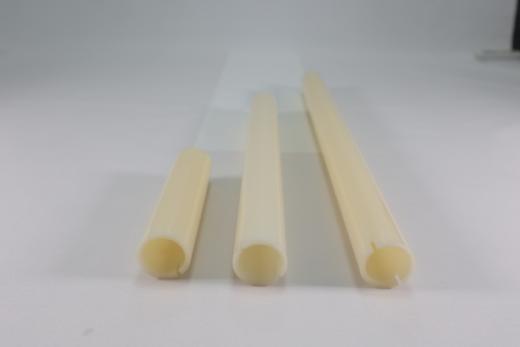

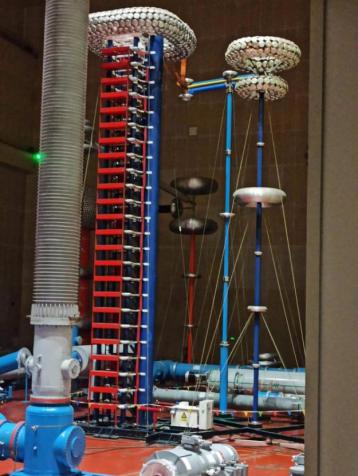

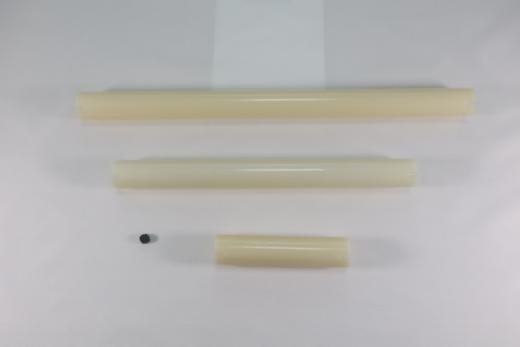

【成果图片】





【联系人】

集团联系人：杨帅，13805410424，yangshuai@cee-group.cn

成果联系人：贺旭芝，13572572398，Jishu@xdxj.com.cn
