2：微波宽带表贴环行器

【所属领域】电子元器件

【中央企业名称】中国电子科技集团有限公司

【成果简介】

微波宽带表贴环行器主要应用于TR组件中，在系统中起收发双工、旁路隔离反射信号的功能，具有一体化、小型化、易集成的特点，具备产品的设计及生产能力，达到国际先进水平。

【主要指标】

（一）电压驻波比：1.65

（二）插入损耗：1.3dB

（三）隔离度：12dB

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：可应用于机载、星载等领域

【成果图片】

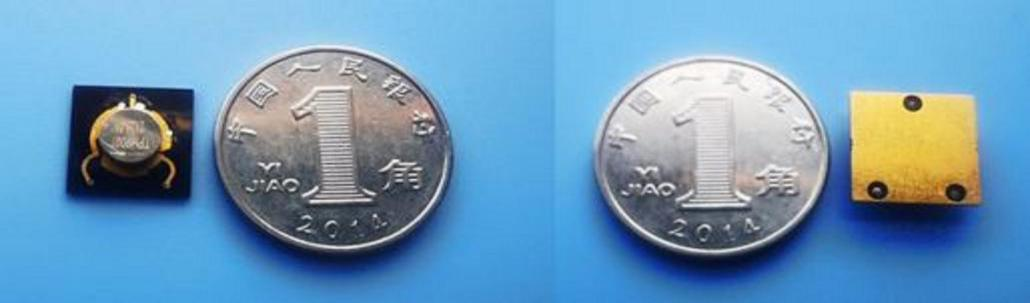

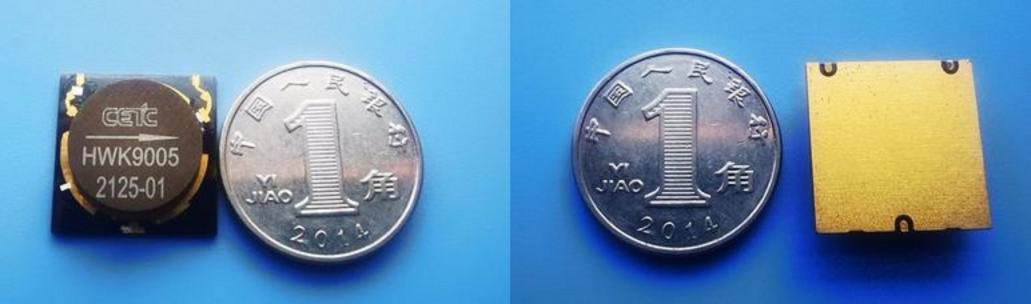

5～13GHz表贴环行器样品图

2～6GHz表贴环行器样品图

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：张永红，15882439456，siamkjc@cetc.com.cn

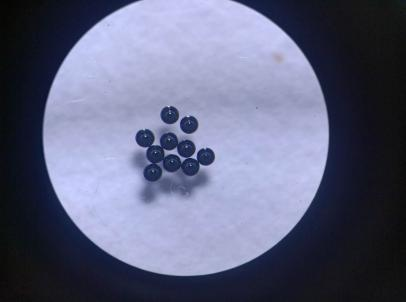

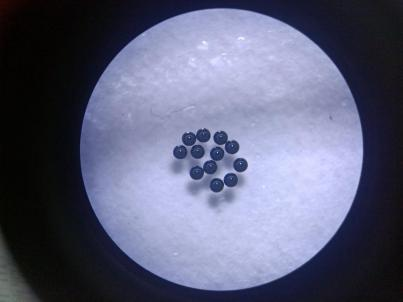

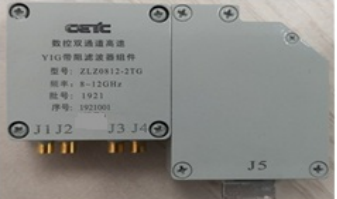

3：YIG磁调谐滤波器与数控组件-旋磁铁氧体单晶小球

【所属领域】电子元器件

【中央企业名称】中国电子科技集团有限公司

【成果简介】

铁氧体单晶小球是一种适用于微波频段的旋磁单晶介质，磁矩可以覆盖50～5200Gs，能够满足VHF～V波段微波器件的使用需求。旋磁铁氧体单晶小球具有旋磁共振线宽小（线宽只有多晶的约1/10）、电阻率高（10¹⁰-10¹⁴欧姆·厘米）、介电损耗小（＜5*10^-4）等特点，基于旋磁铁氧体单晶小球的旋磁效应等特性，已制成了多种微波铁氧体单晶器件，如振荡器、滤波器、限幅器、倍频器等器件，起着频率预选、干扰抑制以及系统本振等作用。

【主要指标】

（一）饱和磁化强度：8kA/m～414kA/m

（二）铁磁共振线宽：≤720A/m

（三）居里温度：100℃～500℃

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：高端测试仪器行业

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：张永红，15882439456，siamkjc@cetc.com.cn

4：星载高功率隔离器

【所属领域】电子元器件

【中央企业名称】中国电子科技集团有限公司

【成果简介】

星载高功率隔离器应用于行波管放大器后级，在微波系统中起改善端口匹配，隔离反射信号、保护前级的作用。本产品具有宽工作带宽、高工作频率、高功率容量和高微放电阈值的特点，已完成了样件的工程化应用，技术成熟度为六级。

【主要指标】

（一）GBG9150型号：X频段，相对带宽30%；电压驻波比≤1.3；插入损耗≤0.35dB；隔离度≥20dB；功率容量≥3800W（pk）、760W（cw）

（二）GBG9151型号：Q频段，带宽3GHz；电压驻波比≤1.3；插入损耗≤0.3dB；隔离度≥20dB；功率容量≥50W（cw）

（三）GBG9152型号：U频段，带宽4GHz；电压驻波比≤1.4；插入损耗≤0.8dB；隔离度≥20dB；功率容量≥150W（cw）

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：国网、5G以及4X通信

【成果图片】

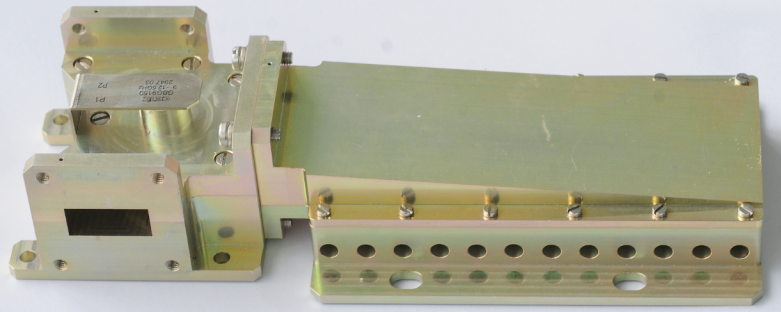

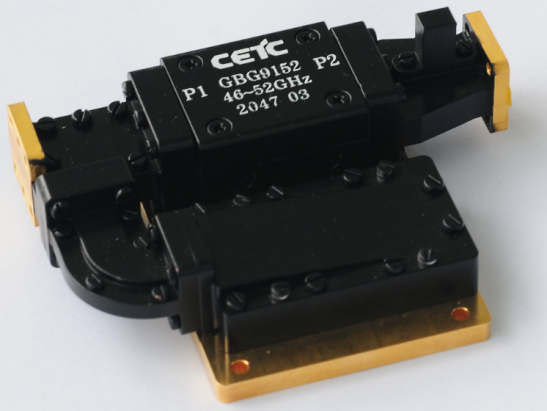

GBG9150型波导隔离器实物照片

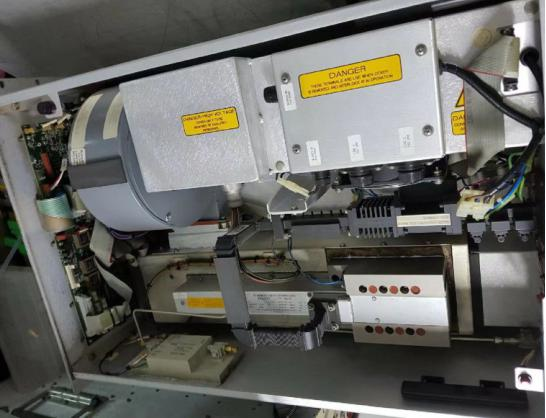

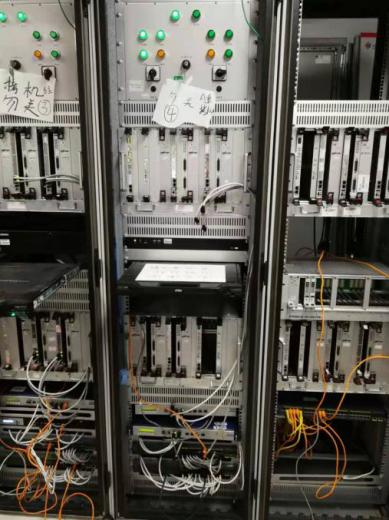

GBG9151型波导隔离器应用场景照片 GBG9152型波导隔离器实物照片

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：张永红，15882439456，siamkjc@cetc.com.cn

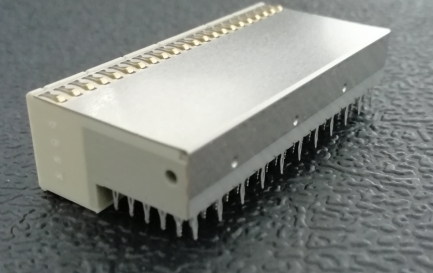

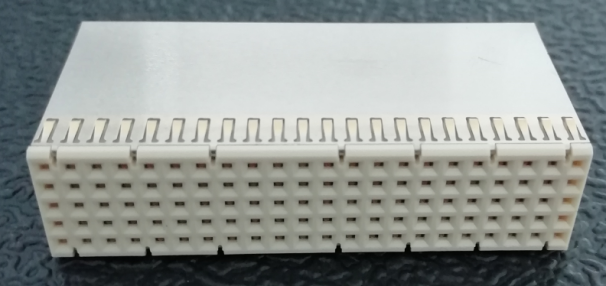

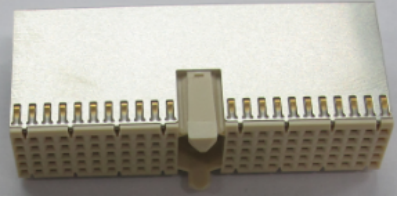

5：高速背板连接器

【所属领域】电子元器件

【中央企业名称】中国电子科技集团有限公司

【成果简介】

高速背板连接器连接母板与子板，用来传输高速数字信号或控制信号；是控制机柜、通讯设备、计算机、交换机等设备常用的一类连接器；产品符合CPCI总线标准及IEC 61076-101协议，为插入式，四边形直插结构，体积小，密度高，速率高；接触件采用铜镀金，壳体采用PBT，屏蔽采用铜镀镍；本产品插座为垂直式结构，插座为90度折弯结构，连接单板和背板，单板和背板间也成90度垂直结构。产品技术成熟度达到8级。

【主要指标】

（一）芯间距：2mm

（二）传输速率：5Gbps

（三）插入损耗：3dB

（四）额定电流：1A

（五）介质耐电压：750VAC

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：通讯、电子、轨道交通、汽车、航空、工业控制行业等；电科集团企业、电子集团企业、轨道车辆企业、汽车企业等。

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：陆才华，13916143778，13916143778@139.com

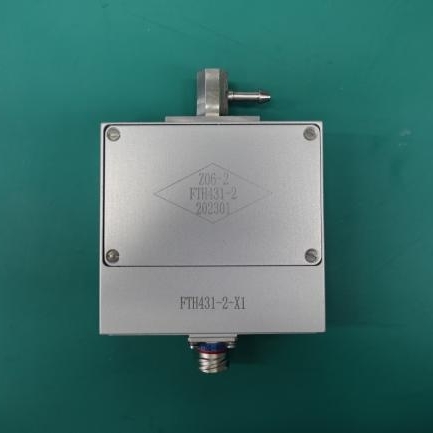

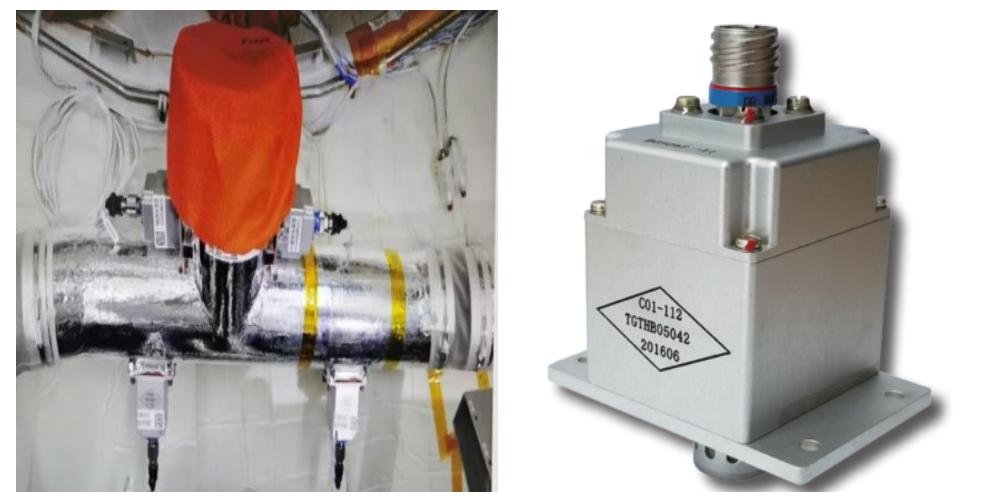

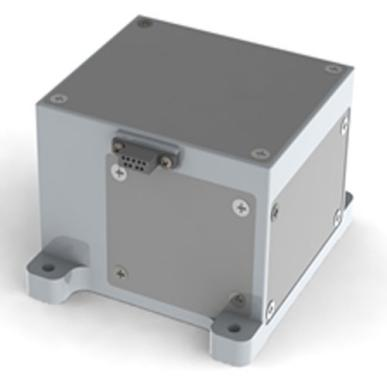

6：湿度传感器

【所属领域】电子元器件

【中央企业名称】中国电子科技集团有限公司

【成果简介】

湿度传感器项目产品主要安装在空间站天和舱、问天舱、梦天舱环控生保分系统及舱外服系统，用于测量各舱段及舱外服背包内的相对湿度，为航天员生命保障系统湿度控制提供准确可靠数据。湿度传感器技术是一个非常重要的工程技术研究领域,用于对环境相对湿度的测量,被广泛应用于人类生产生活中,成为电力、化工、环保、食品、半导体工业、海洋研究开发等工业生产与技术开发中必不可少的一种检测与监测装置。目前技术成熟度为完全掌握，自主可控，100%国产化。

【主要指标】

（一）测量范围（%RH）：0～100

（二）工作温度（℃）：-40～60

（三）精度（%RH）：±2

（四）响应时间（s）：5～7

（五）温度系数（%RH/℃）：±0.2

（六）寿命指标（a）：8～10

（七）耐真空特性：耐真空

（八）漂移量（%RH/a）：±1

【应用推广需求】

（一）应用推广方式：合作实施、其他

（二）应用推广领域：电力、化工、环保、食品、半导体工业、海洋研究开发等行业

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：王登辉，18845757797，13159807801@163.com

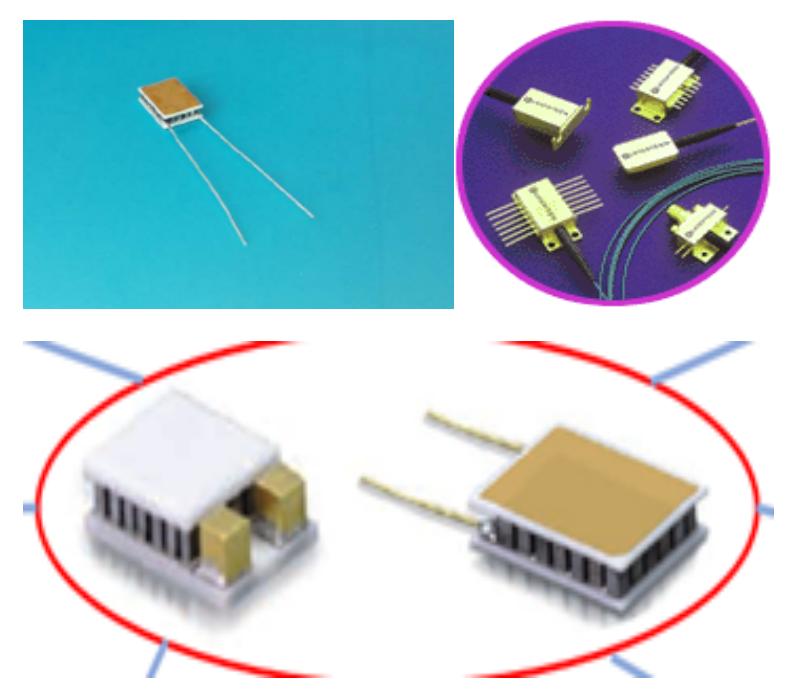

7：微型温差电致冷组件

【所属领域】电子元器件

【中央企业名称】中国电子科技集团有限公司

【成果简介】

温差电致冷组件（TEC）是利用半导体珀尔帖效应工作的热泵，是一种没有转动部件的固态器件，体积小、重量轻，工作寿命长，调节电压或电流时可以精确控制温度，能够为红外探测器、激光二极管、CCD器件以及其他功率发热器件实施温控。近年来随着光电产品向高像素、高分辨率、智能化、小型化方向发展，为其配套控温的温差电致冷组件也从常规组件向高性能、高可靠、微型化方面发展。微型温差电致冷组件外形尺寸更小，可以集成封装于芯片管壳当中，能够实现对芯片的局部、定点、精确控温，因此在航空、航天、5G通讯、科学研究各领域必将得到更加广泛的应用。

【主要指标】

（一）最大温差：71℃

（二）最大致冷功率：0~10W

（三）最大温差电流：0~3A

（四）最大温差电压：0~5V

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：光通信模块、非制冷红外焦平面探测器、通信基站节点等领域

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：李春萌，15620250991，372248160@qq.com

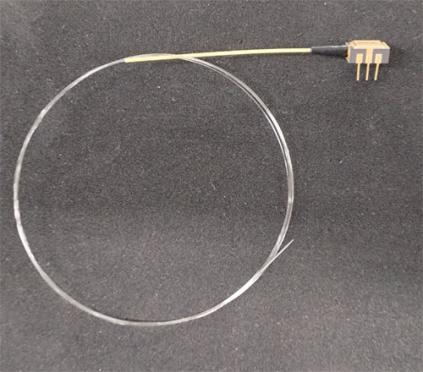

8：集成化PIN-FET探测器模块

【所属领域】电子元器件

【中央企业名称】中国电子科技集团有限公司

【成果简介】

产品由金属化光纤、光电二极管、前置放大电路和陶瓷金属化外壳组成，光电二极管接收到光信号，转换为电信号，经低噪声前置放大电路放大输出。产品具有噪声电压小，灵敏度高，体积小（集成度高）等特点，与传统光纤陀螺用模块产品相比，体积缩小到了1/3。该产品主要应用于光纤陀螺系统，目前已通过了典型应用环境的试验考核，技术成熟度达到5级。

【主要指标】

（一）招生电压：≤0.5mV

（二）响应度：≥0.85A/W

（三）带宽：≥70MHz

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：航天、航空及船舶等领域的光纤陀螺研发院所

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：曹飞，13983937583，3354617@qq.com

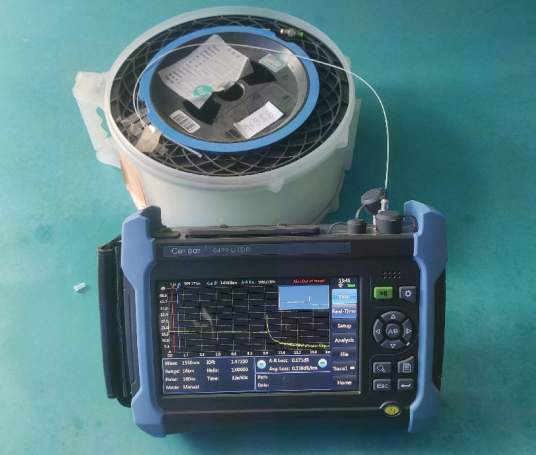

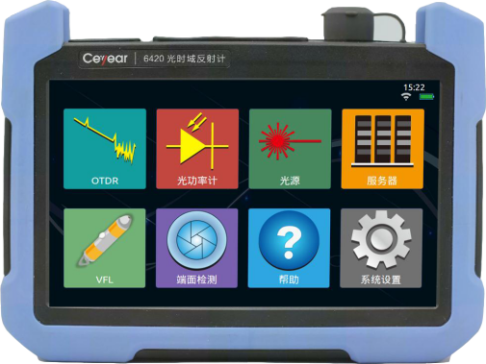

64：光时域反射计

【所属领域】仪器设备

【中央企业名称】中国电子科技集团有限公司

【成果简介】

光时域反射计是针对FTTx网络而设计的一款多功能测试仪器。用于光纤通信系统的工程施工、维护测试及紧急抢修，为光通信健康运行提供测试保障，主要特点：

1.内置有PON网络测试功能，能够透过多达1:128的光分路器，可以实现对PON网络各分支的测试。

2.智能化图形显示，用图标的形式显示光纤链路事件点，工程施工人员更易理解与识别以内。

【主要指标】

（一）模板：最大动态范围：最大超50dB

（二）最小事件盲区：≤0.8m

（三）测距准确度：±(0.75+取样间隔+0.0025%×距离) (m)

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：光纤施工企业、网络运营商、网络运维等领域

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：汪定华，18505528366，wdingh2008@163.com

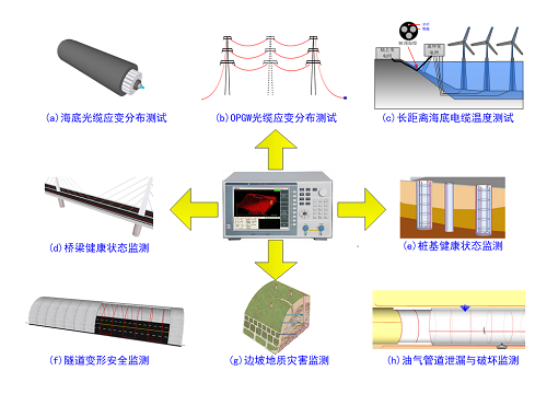

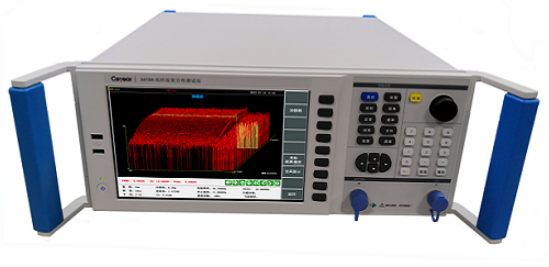

65：光纤应变分布测试仪

【所属领域】仪器设备

【中央企业名称】中国电子科技集团有限公司

【成果简介】

光纤应变分布测试仪以光纤作为传感器，能够同时测试光纤光缆的应变分布、损耗分布及各距离点的布离渊散射谱，具备3D及多种分布参数同时显示功能以及应变测试精度高、重复性好、单端无损测试等优点，整机内置VFL（可视故障定位）功能，可快速对光纤线路故障进行定位，产品广泛应用于隧道、桥梁、大坝、油气管道等大型建筑和飞机舰船、航空航天器等大型装备的健康状态监测和安全防护，以及山体滑坡、泥石流、地面沉降等自然灾害的预警预报。产品也可应用于光纤陀螺、光纤水听器的研制与生产过程检测以及海底光缆的研制、生产、施工、验收及链路维护过程中对光纤环及海底光缆的应变分布测试。目前产品已具备批量生产能力，可实时供货。

【主要指标】

（一）动态范围：15dB

（二）应变测试精度：-30000με～+40000με

（三）应变测试范围：±10με

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：隧道、桥梁、大坝等大型建筑的施工、管理、维护企业，石油能源储运、输送管道的建设、运营、维护企业，飞机舰船、航空航天器的生产制造企业，山体滑坡、泥石流、地面沉降等自然灾害的预警预报单位，光纤陀螺、光纤水听器、海底光缆的研制与生产企业。

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：汪定华，18505528366，wdingh2008@163.com

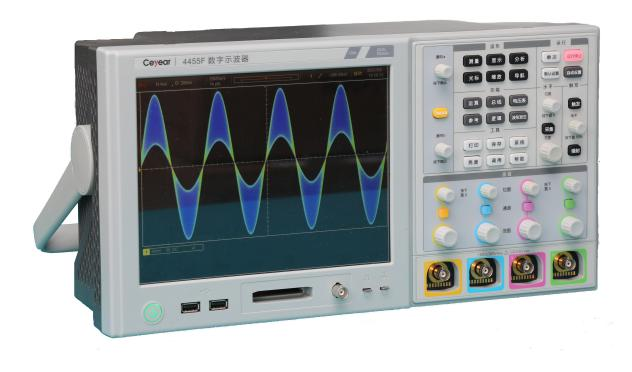

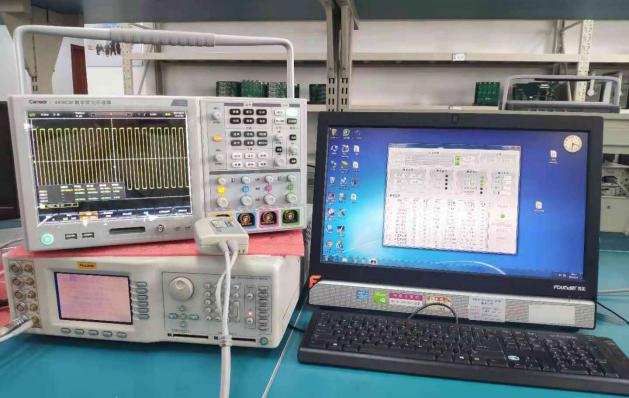

66：4455F数字示波器

【所属领域】仪器设备

【中央企业名称】中国电子科技集团有限公司

【成果简介】

本产品是一款系列化数字示波器产品，带宽从350MHz覆盖到2GHz，适用于工业电子、通信电子、汽车电子、医疗电子等领域快速信号采集、波形参数测量与分析等。

【主要指标】

（一）带宽：350MHz、500MHz、1GHz、2GHz

（二）采样速率：2.5GSa/s、5GSa/s

（三）存储深度：200Mpts、500Mpts

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：工业电子、高校教育等

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：汪定华，18505528366，wdingh2008@163.com

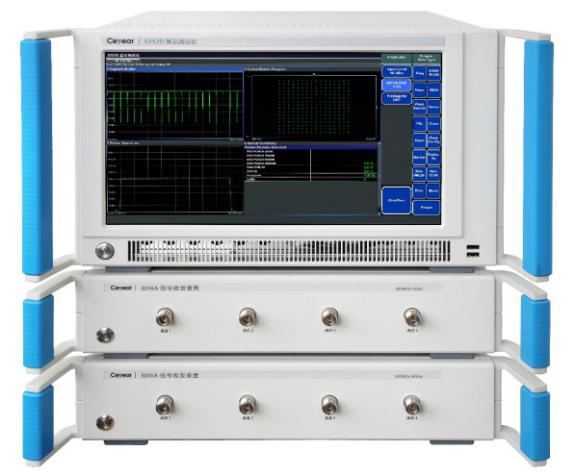

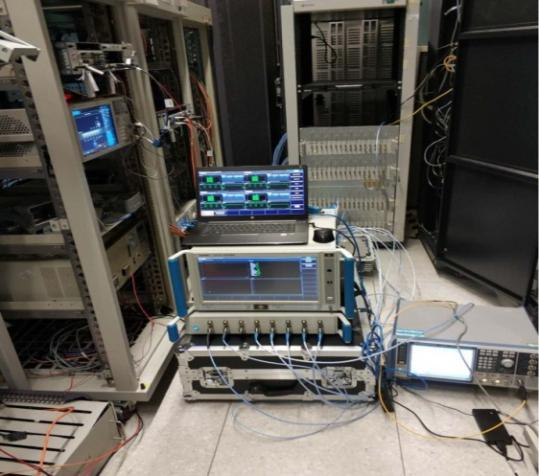

67：5G基站测试仪

【所属领域】仪器设备

【中央企业名称】中国电子科技集团有限公司

【成果简介】

本产品是一款针对5G测试开发的多通道并行测试仪表，能够满足5G基站收发机射频性能测试、实验室5G及未来通信技术验证需要，同时兼具LTE、WCDMA、GSM、NB-IOT、LORA等4G/3G/2G物联网协议等射频测试能力。

【主要指标】

（一）频率范围：400MHz～6GHz

（二）输入电平范围：-80dBm～28dBm

（三）通信制式：5G NR、LTE、WCDMA、GSM、NB-IOT

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：基站厂商生产线、通信运营商、基站研发机构、科研高校

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：汪定华，18505528366，wdingh2008@163.com

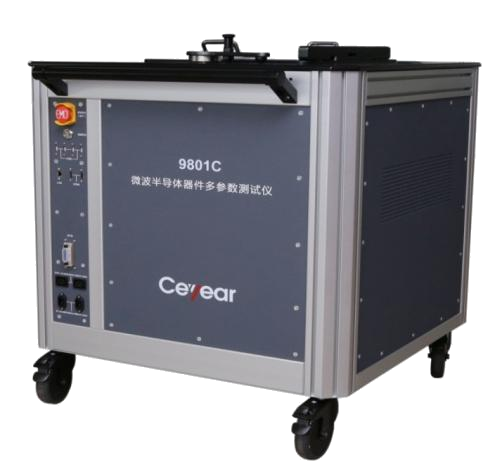

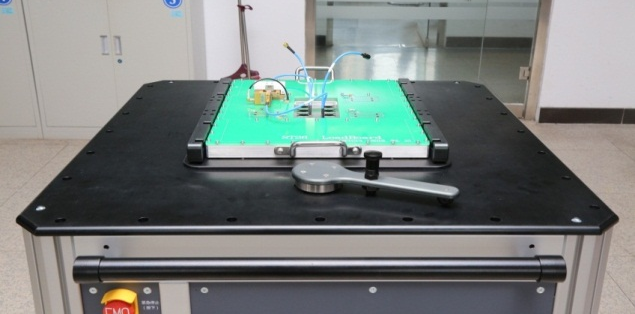

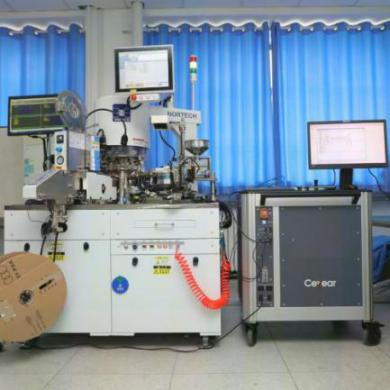

68：微波半导体器件多参数测试仪

【所属领域】仪器设备

【中央企业名称】中国电子科技集团有限公司

【成果简介】

微波半导体器件多参数测试仪适用于集成电路设计验证与量产测试应用场景，软硬件平台采用开放体系架构，通过对射频、数字、模拟和源测量类测试资源的组合重构，可满足不同通道规模与指标水平的功放、低噪放、开关、模组类射频集成电路及DC/DC、ADC、DAC类数模混合集成电路高速测试需求。该产品具有S参数、频谱参数、功率参数、时间参数、伏安参数、协议参数测试、多站并行测试、多型分选机适配、STDF标准数据收集等功能，整体上具有通道密度大、性能指标优异、测试效能高、数据产出规范等特点，技术就绪度达到8级，在性能上能够替代进口设备，为国内主要集成电路生产测试厂家提供测试支撑。

【主要指标】

（一）输入/输出信号频率范围：100MHz-18GHz

（二）射频信号通道数：16路

（三）数字最大数据速率：800Mbps

（四）数字信号通道数：512路

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：集成电路设计及封装测试厂家。

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：汪定华，18505528366，wdingh2008@163.com

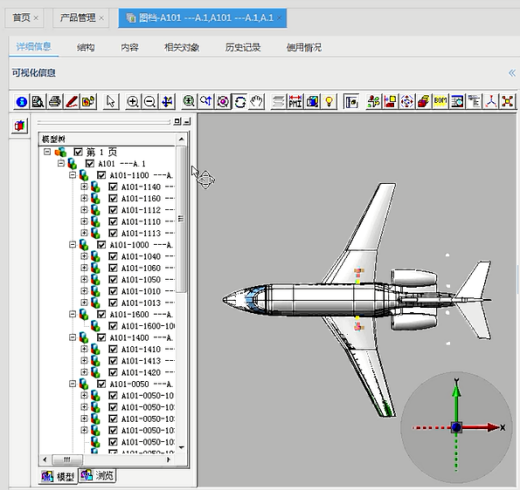

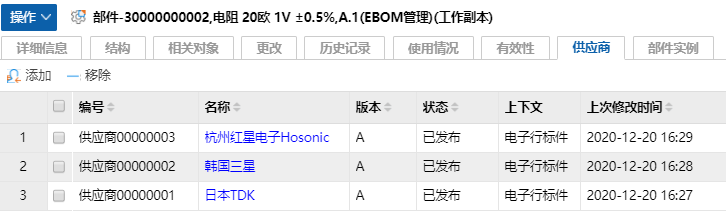

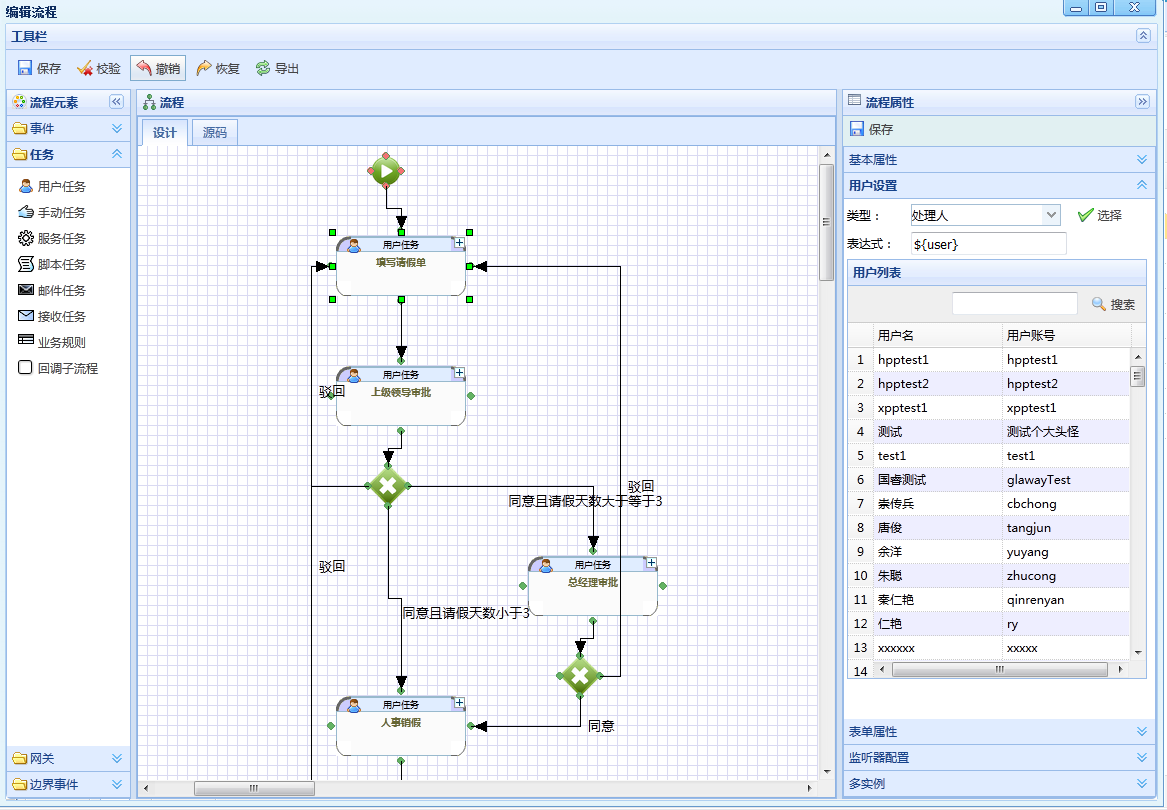

74：产品全寿期管理平台（PLM）

【所属领域】软件产品

【中央企业名称】中国电子科技集团有限公司

【成果简介】

产品全寿期管理平台（PLM）是一套面向复杂装备、集成多项技术和多个应用服务对象的“即插即用”式平台，具备复杂装备制造业研发、制造、保障全过程的产品数据管理、技术状态控制、图文档管理、XBOM管控、全局更改闭环、EDA/CAD工具集成核心功能，解决了大型复杂装备研制过程业务柔性度高、多专业协同工具一体化集成度高、装备结构层次多而复杂、研制过程数据不断演变状态难以追溯等难题，打破了国外对复杂装备数据支撑软件的技术封锁，解除了复杂装备制造业关键技术领域卡脖子的风险。

平台成功入选工信部“2022年工业软件优秀产品名单”，拥有多项自主知识产权，关键核心技术自主可控，总体技术达到本领域国内领先、国际先进水平，具有广泛的应用前景。

【主要指标】

（一）应用服务扩展数量：>=8（个）

（二）分布式服务部署节点数量：30（个）

（三）国内外主流CAD工具集成数量：>=4（个）

（四）国内外主流CAD厂商二维、三维模型在线可视化批注能力和轻量化模型转换数量：>=5（个）

（五）XBOM结构数据数量：>=10（万个）

（六）十万级大BOM展现时间：<=8（秒）

（七）涵盖产品策划、图文档、可视化、编码、BOM管理、工作流程、全局设计更改闭环、基线管理、基础数据及API接口管理等主业务涵盖数：>=10（个）

（八）主业务响应时间：<=5（秒）

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：电子、航空、航天、汽车、船舶等

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：胡亮兵，13770725583，huliangbing@cetc.com.cn

75：锐华高安全操作系统

【所属领域】软件产品

【中央企业名称】中国电子科技集团有限公司

【成果简介】

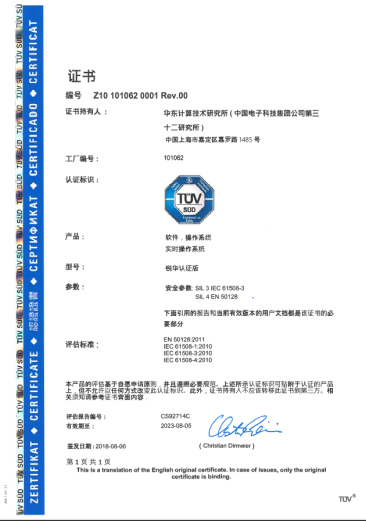

锐华高安全嵌入式实时操作系统，主要由操作系统内核、高可靠文件系统、网络协议栈、C库（子集）四部分组成。满足IEC 61508:2010 功能安全完整性等级SIL/SC3 要求（通用领域）、EN 50128:2011/A2:2022 SW SIL4 要求（轨道交通）、IEC 60880:2006 要求（核电控制）和IEC 62304:2015 要求（医疗），通过了国际第三方认证公司TÜV南德认证。操作系统支持PowerPC、ARMv8、ARMv7-R等处理器架构，具有良好的可移植性和可裁剪性。主要应用于航空航天、轨道交通、工业控制、核电控制、医疗等领域的安全关键设备和系统中。

【主要指标】

（一）额中断嵌套处理时间：16.48微秒

（二）事件处理时间：17.79微秒

（三）协同调度时间：11.58微秒

（四）抢占式调度时间：12.15微秒

（五）中断响应时间：11.23微秒

（六）消息队列处理时间：12.30微秒

【应用推广需求】

（一）应用推广方式：销售、合作实施

（二）应用推广领域：航空航天、轨道交通、汽车电子、工业控制、核电控制、医疗等领域。

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：左龙，18516518910，asdzuo@qq.com

76：锐华嵌入式实时操作系统

【所属领域】软件产品

【中央企业名称】中国电子科技集团有限公司

【成果简介】

锐华嵌入式实时操作系统（ReWorks）是中国电子科技集团公司第三十二研究所自九五期间开始研制、具有自主知识产权的操作系统产品。通过了武器装备论证研究中心、工业和信息化部电子第五研究所和航天中认软件测评科技（北京）有限责任公司组织的第三方软件测试，以及特种车辆软件测评中心的定型测试。

锐华嵌入式实时操作系统ReWorks与国外主流商用多核嵌入式操作系统VxWorks、SYS/BIOS及国内嵌入式多核操作系统DeltaOS6.0等操作系统相比，对国产CPU/DSP的处理器架构支持齐全支持多、应用广泛、与国产多核处理器的适配优化能力强，具备完整的领域解决方案。

锐华产品支持国产飞腾、申威、龙芯、华睿芯片以及x86、PowerPC、ARM等国外主流芯片，产品的技术先进性和技术成熟度得到持续提升，功能性能指标与国际先进产品VxWorks相当，已广泛应用于航空航天、轨道交通、工业控制等领域，在国内处于领先地位。

【主要指标】

（一）中断响应时间：FT-2000/4平台：最大值为0.86 微秒

（二）任务切换时间：FT-2000/4平台：最大值为0.65 微秒

（三）任务抢占时间：FT-2000/4平台：最大值为0.57 微秒

（四）信号量延迟时间：FT-2000/4平台：最大值为0.92 微秒

（五）最小配置可裁剪：FT-2000/4 平台： 204.8KB

【应用推广需求】

（一）应用推广方式：销售、合作实施

（二）应用推广领域：电子装备、轨道交通、工业控制、航空航天、核电、能源等

【成果图片】

【联系人】

集团联系人：宛少卓，13910861102，m13910861102@163.com

成果联系人：龚超，18001793489，gongchao@cetc32.net

77：银河锐华终端操作系统

【所属领域】软件产品

【中央企业名称】中国电子科技集团有限公司

【成果简介】

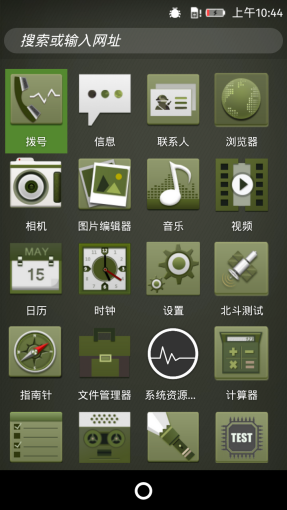

银河锐华终端操作系统是国内领先的智能移动操作系统，以替代安卓等国外移动操作系统为目标，通过了装发组织的自主可控C级别认证，为移动指挥、导航通信、巡逻搜救等领域提供国产化解决方案。银河锐华终端操作系统基于Linux+HTML5技术路线，支持多种显示分辨率，支持多种格式的音视频播放、支持天通通信、北斗通信、自组网、1X3接入网等多种通信方式，支持低功耗电源管理，支持语音识别语音合成功能，支持拼音、五笔、手写等多种输入法。具备轻量级、低功耗、智能化等特点，系统适配了宸芯、展锐、瑞芯微、全志等主流国产低功耗处理器，支持手持终端、加固平板、可穿戴设备、车载终端以及移动电台等多种装备形态，已实现1万余套的规模量产。

【主要指标】

（一）产品自主可控：自主可控等级经评估为C级

（二）系统启动时间：≤30s

（三）通信终端定制功能：支持自组网、北斗通信、1X3接入网、1X3自组网通信

（四）可穿戴终端定制功能：支持心率血氧、计步、指北、低功耗蓝牙通信、支持指纹/人脸/虹膜等生物特征识别功能

【应用推广需求】

（一）应用推广方式：销售、合作实施

（二）应用推广领域：可在能够搭载国产低功耗处理器的模组厂商推广该产品，面向移动领域的各类手持终端、加固平板、可穿戴终端、车载终端以及移动电台

【成果图片】

【联系人】

集团联系人：刘梦娜，13928810112，iumn1@csg.cn

成果联系人：麦秀青，13611954034，maixiuqing@126.com

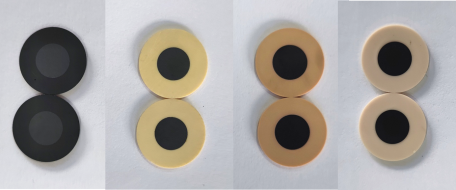

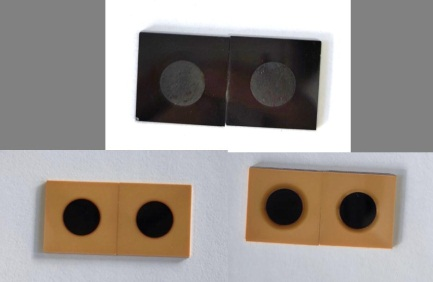

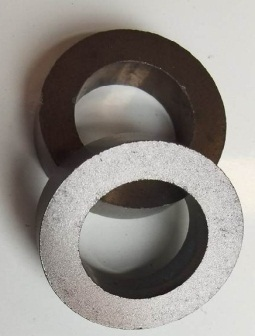

104：旋磁铁氧体/介质陶瓷异质粘接复合基板

【所属领域】新材料

【中央企业名称】中国电子科技集团有限公司

【成果简介】

微波铁氧体在微波技术中占有重要地位并得到了广泛应用，利用微波铁氧体的旋磁效应已制成了多种微波器件，如环行器、隔离器、移相器、调制器等线性器件，以及振荡器、限幅器等非线性器件。这些器件的性能，在很大程度上取决于微波铁氧体材料的选择及合理利用。随着通信技术的发展及5G时代的来临，从整机到器件再到材料都提出了更高的要求，铁氧体陶瓷介质复合基片能够有效地提高整体的介电常数，该基片在5G用环行器、隔离器中，减少器件的体积，最终提高系统的稳定性、安全性和可靠性。系列化高性能异质粘接复合基片已用于5G基站，在国内5G通信市场占有率达40%，技术成熟度9级。

【主要指标】

（一）平行度：≤0.02mm

（二）耐受温度：≥180℃

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：通信领域

【成果图片】
