47：半转速核电汽轮机2000mm末级长叶片

【所属领域】零部件

【中央企业名称】哈尔滨电气集团有限公司

【成果简介】

半转速核电汽轮机2000mm末级长叶片排汽面积达到了31.42平方米，是当前世界上排汽面积最大的半转速核电汽轮机2000末级长叶片。可用于低背压的华龙一号、AP1000-TC4F和CAP1400-TC6F核电汽轮机。经过1/2模化叶片长期的实际机组运行验证，具有高度的安全可靠性和气动效率。

【主要指标】

（一）气动效率：大于76.0%

（二）动频率避开阶次：前3阶避开

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：核能发电行业

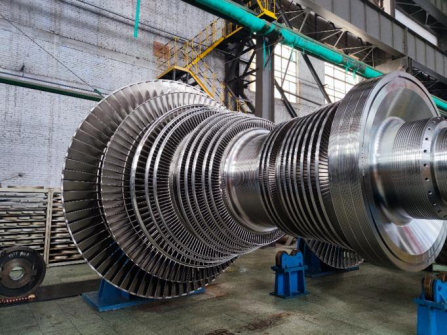

【成果图片】

【联系人】

集团联系人：梁宝琦，18045129205，liangbaoqi@harbin-electric.com

成果联系人：管继伟，18045369189，Guanjiwei123@sina.com



175：重型燃气轮机压气机、燃烧室和透平

【所属领域】高端装备

【中央企业名称】哈尔滨电气集团有限公司

【成果简介】

研制完成的部件及研发的新技术，已装配、应用于300MW级F级重型燃气轮机首台样机项目。其中，压气机部分主要是压气机后半段的研制，该部分在机组工作时负责连续将空气从大气中吸入、压缩，并传入燃烧室；燃烧室部分是整个部件的完整研制，该部分在机组工作时负责燃料的掺混、燃烧，增大燃烧室内部气体压力并向后膨胀做功，为燃机转动部件提供动力；高效透平部分主要是开展透平第一级动、静叶气体、液体流量测试技术研发及相应试验平台的研制，该部分主要负责确保上述叶片气体、液体流量检测技术的完全掌握，以及装机叶片为气体、液体流量检测结果合格的叶片。

【主要指标 】

（一）压气机后半段气动性能测试和流场参数：合格

（二）燃烧室点火联焰试验：合格

（三）燃烧室全温全压热态性能试验：合格

（四）透平第一级动、静叶气体、液体流量：合格

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：可在燃气发电、燃气长途管道输送等领域燃机装备制造方面应用。

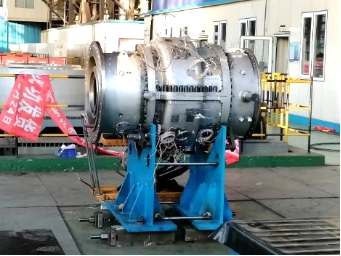

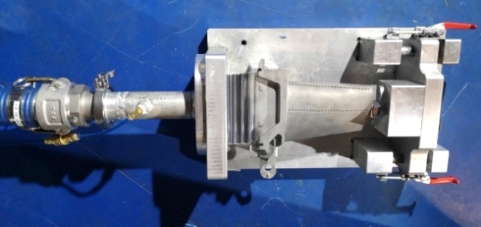

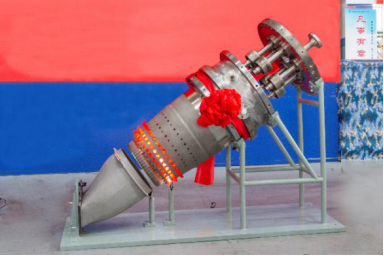

【成果图片】

【联系人】

集团联系人：梁宝琦，18045129205，liangbaoqi@harbin-electric.com

成果联系人：沈阳威，13796655259，shenyw@harbin-electric.com



176：汽水分离再热器（MSR）先导式安全阀

【所属领域】高端装备

【中央企业名称】哈尔滨电气集团有限公司

【成果简介】

MSR先导式安全阀安装在汽水分离再热器（Moisture Separator Reheater，简称MSR)上，是用来防止由于汽轮机事故导致汽水分离再热器内超压而损伤相关设备的过压防护装置。特点是排放量大、性能可靠，技术含量高。长期以来，完全依赖进口，已成为制约我国核电机组配套阀门国产化的“瓶颈”之一。

【主要指标】

（一）整定压力：1.35 MPa

（二）壳体强度：壳体承压部位无渗漏、无滴漏、无破损，无永久变形。

（三）热态密封性能：主阀、导阀出口端均未见泄漏。

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：可在核电设计、建设、运行企业进行推广

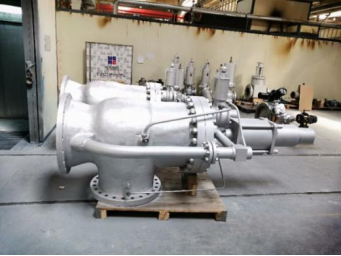

【成果图片】

【联系人】

集团联系人：梁宝琦，18045129205，liangbaoqi@harbin-electric.com

成果联系人：仲崇峰，13946137385，hvcjsgl@qq.com



177：全密封主泵

【所属领域】高端装备

【中央企业名称】哈尔滨电气集团有限公司

【成果简介】

1525项目全密封主泵采用屏蔽电机泵组，与反应堆及蒸发器构成一个模块，其功能是模块式小型堆核电站反应堆一回路的冷却剂泵，推动一回路冷却剂在反应堆及蒸发器之间循环，实现堆芯与一体化蒸汽发生器之间的热能交换，从而产生高压蒸汽，经由发电机组实现发电。

通过该任务我公司完成了电磁、水力、温度、抗震仿真模拟计算等关键难点。攻克了复杂流道（内外套管式结构）水力模型的开发；提出了整套扬程、扭矩两相流降级函数分析方法；解决了气液两相流四象限试验、转子屏蔽套热套系统、插块式双金属飞轮、双层紧凑型冷却盘管结构等技术难点；建设成功小堆主泵高温高压全流量试验台架用于样机试验验证，掌握小堆主泵的测试及试验技术；完成了样机的设计制造，掌握小堆主泵的制造和安装技术。

【主要指标】

（一）额定流量：2500m³/h

（二）额定流量下扬程：27.9mH₂O

（三）设计温度：343℃

（四）设计压力：17.2MPa

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：城市供暖、海水淡化等领域

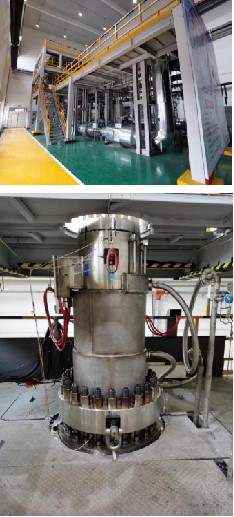

【成果图片】



【联系人】

集团联系人：梁宝琦，18045129205，liangbaoqi@harbin-electric.com

成果联系人：索文旭，13904603571，hpc_suowenxu@harbin-electric.com



178：145MW高效超临界汽轮发电机组

【所属领域】高端装备

【中央企业名称】哈尔滨电气集团有限公司

【成果简介】

该项目为超临界、一次中间再热、两缸单排汽、凝汽式汽轮机，进汽参数达到24.2MPa、600℃，是世界上首台将超临界蒸汽参数应用到300MW以下的中小汽轮机，代表着小型汽轮机市场高参数、小型化的最新发展趋势。该项目针对燃料热值低且波动范围大的特点,同时需要实现超临界压力下主、再热蒸汽温度达到605/603℃，攻克了燃用低热值气体燃料高参数锅炉一系列关键技术,自主研发出高效超临界锅炉。提出低热值气体燃料高效超临界锅炉整体设计方案,整合塔式锅炉和π型锅炉的优点，通过攻克炉膛选型设计、高效稳定低NOx燃烧系统等关键技术, 开发出塔式背靠背锅炉，保证了锅炉的长期安全、高效运行。

【主要指标】

（一）气动效率：7332.2kJ/kW·h

（二）动频率避开阶次：前3阶避开

（三）最大连续蒸发量：430t/h

（四）主蒸汽压力：25.4MPa.g

（五）主蒸汽温度：605℃

（六）再热蒸汽温度：603℃

（七）锅炉热效率（按低位发热值）：91.82%

（八）NOx排放值：100/35 mg/Nm³（干基，3%O₂）

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：火力发电行业

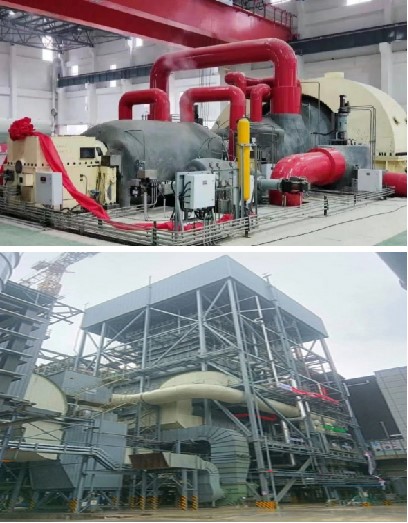

【成果图片】



【联系人】

集团联系人：梁宝琦，18045129205，liangbaoqi@harbin-electric.com

成果联系人：张鑫莆，18504605235，zhangxp-xsc@hbc.com.cn
