109：核电用316H奥氏体不锈钢

【所属领域】新材料

【中央企业名称】鞍钢集团有限公司

【成果简介】

本产品用于四代快堆关键设备制造(如主容器、保护容器、中间换热器等)，具有良好的常温及高温性能，特别是钢板头尾性能均匀性优异(头尾屈服强度波动≤30MPa、冲击韧性波动≤50J)。相比于普通奥氏体不锈钢，本产品在解决钢中残余铁素体(含量＜1%)和全厚度晶粒尺寸均匀性(晶粒度4-6级)难题的同时兼顾良好的耐蚀性能(敏化处理后的产品晶间腐蚀满足GB/T4334要求)。本产品采用连铸坯-电渣重熔-锻造-均质化-轧制-热处理的生产工艺已累计生产1000余吨，产品综合性能稳定，具有优异的技术成熟度。

【主要指标】

（一）铁素体含量：＜1%

（二）晶粒度：4-6级

（三）晶间腐蚀：满足敏化处理后按照GB/T4334 E法要求

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：核电、氢能、石油炼化等行业

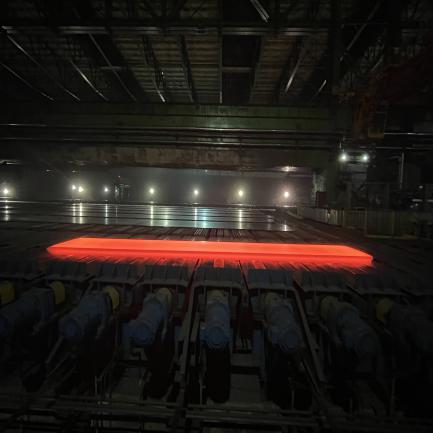

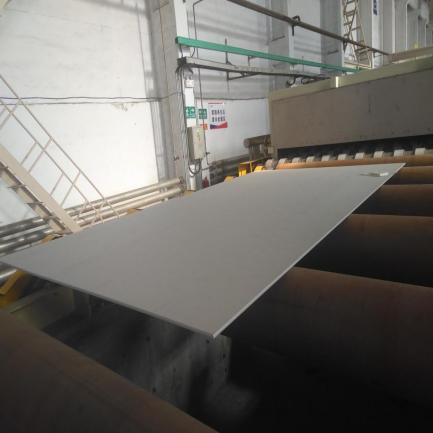

【成果图片】



【联系人】

集团联系人：胡筱旋，13464955335，395940258@qq.com

成果联系人：王勇，15242282658，agwangyong@163.com



110：深海装备用吉帕级海工钢(AS110)

【所属领域】新材料

【中央企业名称】鞍钢集团有限公司

【成果简介】

吉帕级海工钢已在主要发达国家的谱系化深海装备上得到广泛应用，美、俄等国充分利用了与钛合金相比，钢材在强韧性、抗断性、可焊性方面所具有的显著优势，以及极低材料成本、极易加工制造、极高安全服役性等突出特点，相继开发了屈服强度不低于900MPa高强钢，并应用于深海空间站、海底实验室、深潜勘测等装备的耐压壳建造。受国外长期封锁，我国在该领域关键技术与材料一直处于“卡脖子”状态。2020年，依托国资委“1025”攻关专项，鞍钢集团成功研发出深海装备用吉帕级海工钢（AS110），产品综合性能超过了国外相近材料水平。

【主要指标】

（一）强度等级：屈服强度≥1030MPa，抗拉强度≥1100MPa

（二）延伸率：延伸率≥17%

（三）冲击功：冲击吸收能(-84℃)≥80 J，断面纤维率100%

（四）动态撕裂能：动态撕裂能(-84℃)≥850 J

（五）零塑性温度：≤-100℃

【应用推广需求】

（一）应用推广方式：销售、合作实施

（二）应用推广领域：深海装备等领域

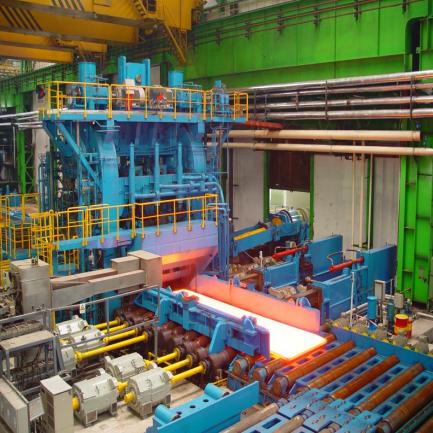

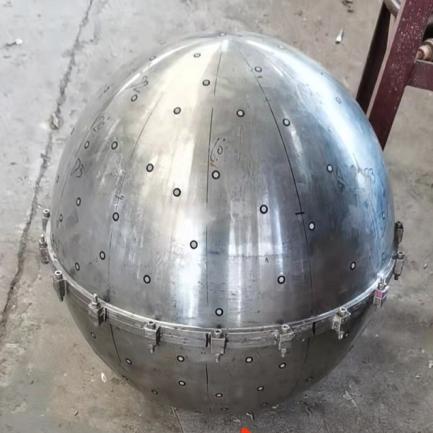

【成果图片】

【联系人】

集团联系人：胡筱旋，13464955335，395940258@qq.com

成果联系人：赵坦，13130170212，ansteel_zhaotan@163.com



142：增材制造用高品质铁基金属粉末制备技术

【所属领域】制造工艺

【中央企业名称】鞍钢集团有限公司

【成果简介】

本项目针对增材制造用铁基粉末制备领域，以真空气雾化和等离子离心雾化为基础，开展了新品种粉末开发、制粉设备改造、核心部件设计与制造和粉末应用四个维度研发工作。目前，开发了6类12种铁基金属粉末，形成了自主设计、仿真、制造气雾化核心部件喷盘的能力，等离子离心雾化连续制粉原型机验证和农机领域增材强化应用，形成了12项核心技术创新。

本项目采用自主开发的核心部件制备的铁基金属粉末球形率、氧含量、夹杂物粒度、粉末收得率、细粉收得率等指标处于产业领先水平。部分产品现已应用于大型农机关键部件增材强化，实现进口替代。本项目技术成熟度高，具备工业化推广价值。

【主要指标】

（一）D50：≤28μm

（二）全氧T.O：≤0.013%

（三）非金属夹杂物粒径：≤18μm

（四）粉末收得率：99.7%

（五）细粉收得率：91.4%

（六）批次成分波动：＜2%

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：MIM注射成型、金属3D打印、表面工程技术。

【成果图片】

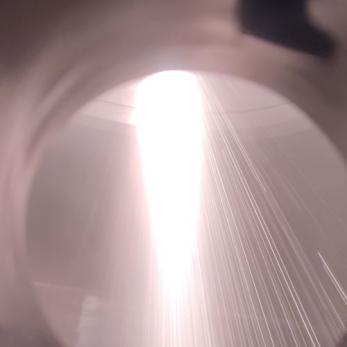

气雾化过程

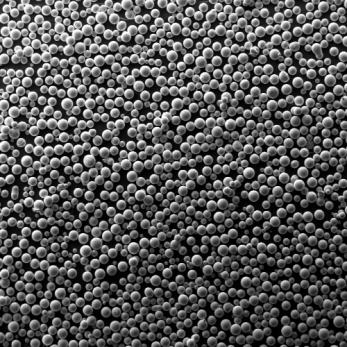

粉体微观形貌

摘穗辊

【联系人】

集团联系人：胡筱旋，13464955335，395940258@qq.com

成果联系人：廖相巍，13009392549，13050097509@163.com

【责任编辑：王晓亚】
